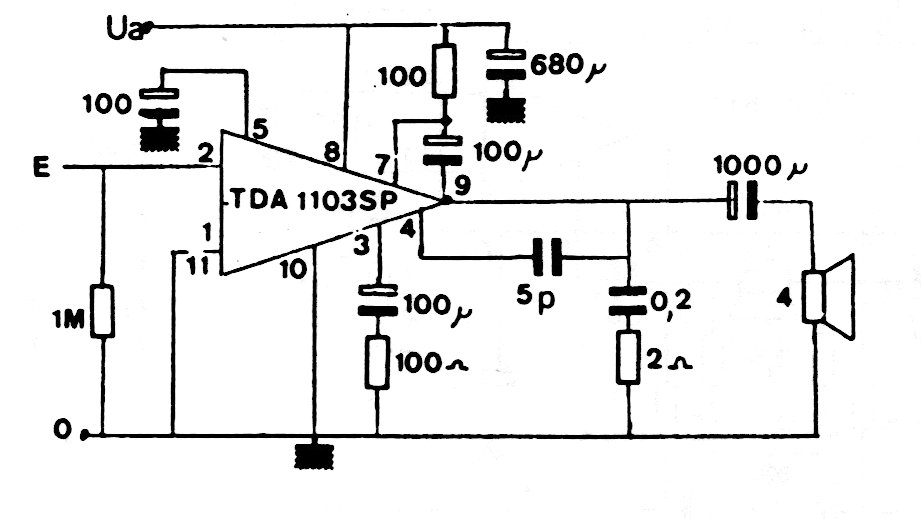

El circuito integrado que se utiliza en este amplificador es poco común en la actualidad, ya que el proyecto es de los años 90. La alimentación es de 24 V y la ganancia del circuito es de 40 dB. La resistencia de entrada es de 1 M ohms.
La finalidad del circuito mostrado en la figura 1 es simular un tiristor, con el disparo por la...
Un considerable refuerzo de los sonidos agudos, centrados en 5 kHz, se puede obtener con este...
¿Cómo saber cuál es la polaridad de los hilos de salida de una fuente o de un borrador de pilas? Con...
