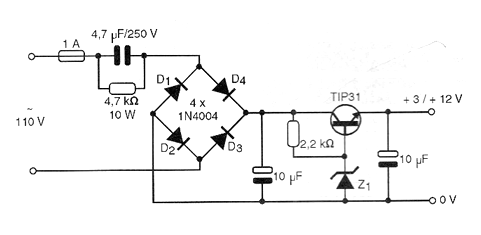

En las aplicaciones en las que no existe el peligro de cualquier contacto con puntos vivos del circuito por parte del usuario, se puede utilizar una fuente sin aislamiento de la red de energía. Este tipo de fuente tiene la ventaja de no necesitar un transformador, que además de ser un componente caro, ocupa mucho espacio. La fuente sugerida en la figura puede proporcionar tensiones de salida entre 3 y 12 V, determinada por el diodo zener, bajo corrientes de hasta 100 mA. El transistor debe estar dotado de un radiador de calor y el capacitor de entrada de 4,7 ?F debe ser de poliéster metalizado con al menos 250 V de tensión de trabajo si la red es de 110 V. El circuito se puede conectar en 220 V utilizando un capacitor de 2,2 ?F con al menos 400 V de tensión de trabajo. Los diodos del puente rectificador admite equivalentes. Esta fuente se puede utilizar para alimentar la calculadora, las radios portátiles pequeñas y otros dispositivos similares.
