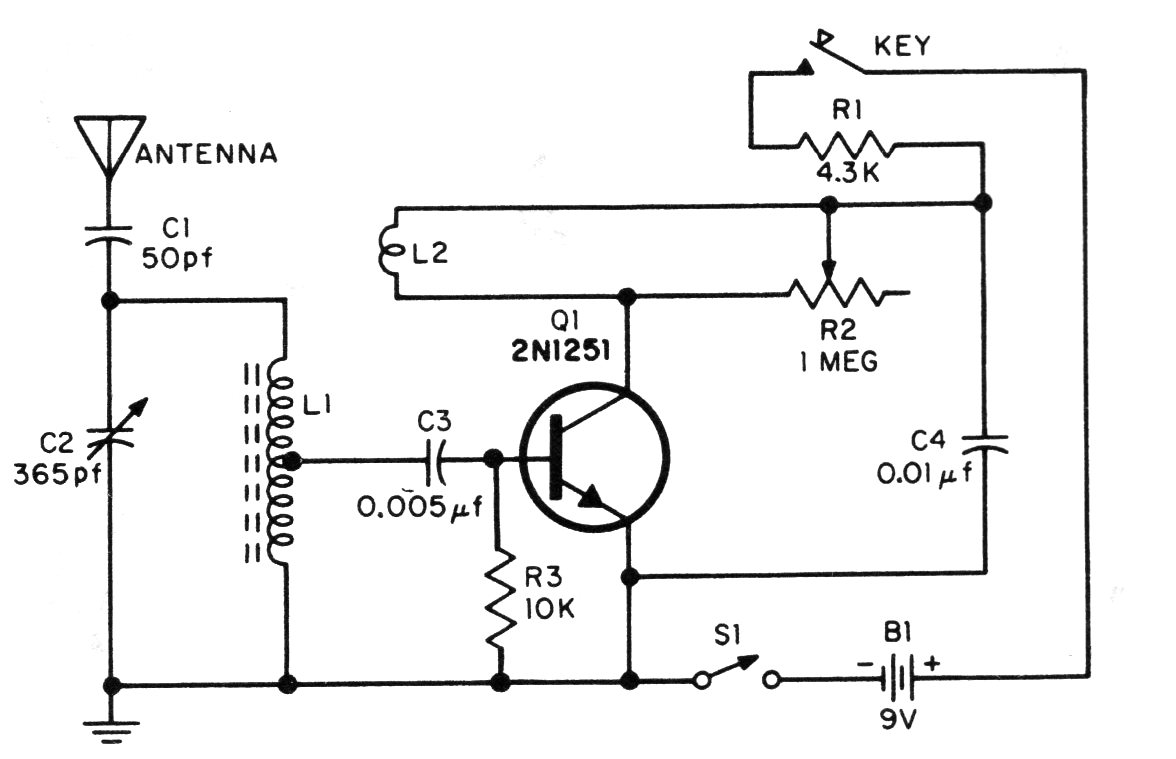

Este transmisor experimental para la banda de ondas medias tiene un alcance de algunos metros y la frecuencia se ajusta en un condensador de radio de la antigua. El transistor puede ser el BC548 y la bobina L1 está formada por 50 + 50 espiras de hilo 28 en un bastón de ferrita. L2 consiste en 12 espiras del mismo hilo sobre L1. Si no se desplaza invertir una de las bobinas.
| Haga click en la imagen para ampliar |
