El circuito mostrado en la Figura 1 se puede utilizar como uma etapa de temporización o circuito de temporización RC. Con la aplicación de un pulso corto, generado por el generador de funciones, el condensador de carga y luego se descarga a través de la resistencia de 100k. En carga, el transistor conduce y la tensión en su colector cae prácticamente a cero. Con la conmutaciõn el transistor cambia a cortar la tensión lentamente hasta alcanzar el máximo cerca de la tensión de alimentación. El tiempo de subida depende del valor de la resistencia y del condensador.

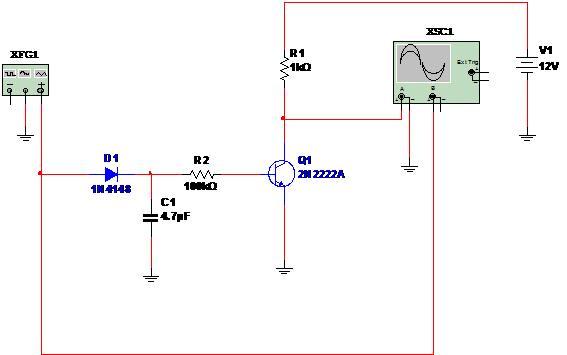

Figura 1 - Tiempo del circuito RC.

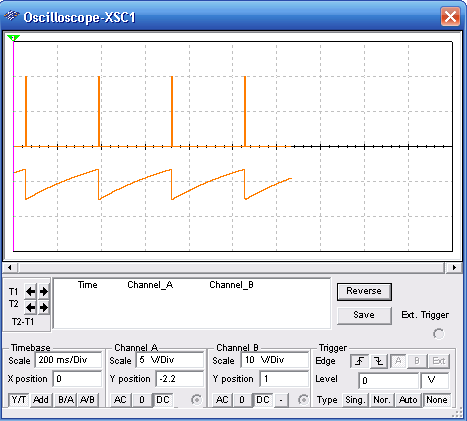

En la figura 2 tenemos una forma de onda que este circuito produce visualizada em el osciloscópio virtual del Multisim Blue. Proporcionamos la simulación de manera que se pueden realizar cambios en el circuito, o su uso en otros proyectos.
Figura 2 - Formas de onda en el circuito.
