Medidor de Iluminación (CIR6792S)

Written by: Newton C. Braga
Category: Banco de circuitos

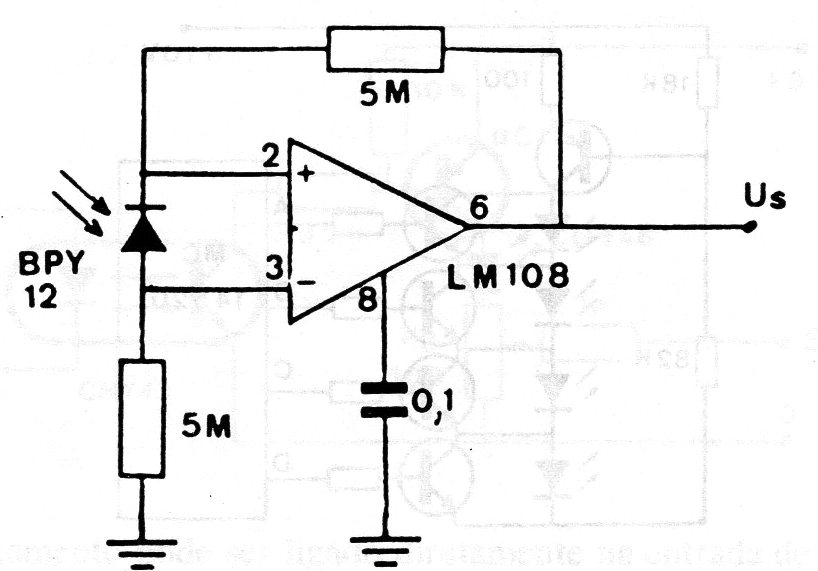

     Este circuito utiliza un foto-diodo como sensor y su ganancia dada por los resistores de 5 M (4M7). El amplificador operacional puede ser el 741 u otro alimentado por una fuente simétrica conveniente.
