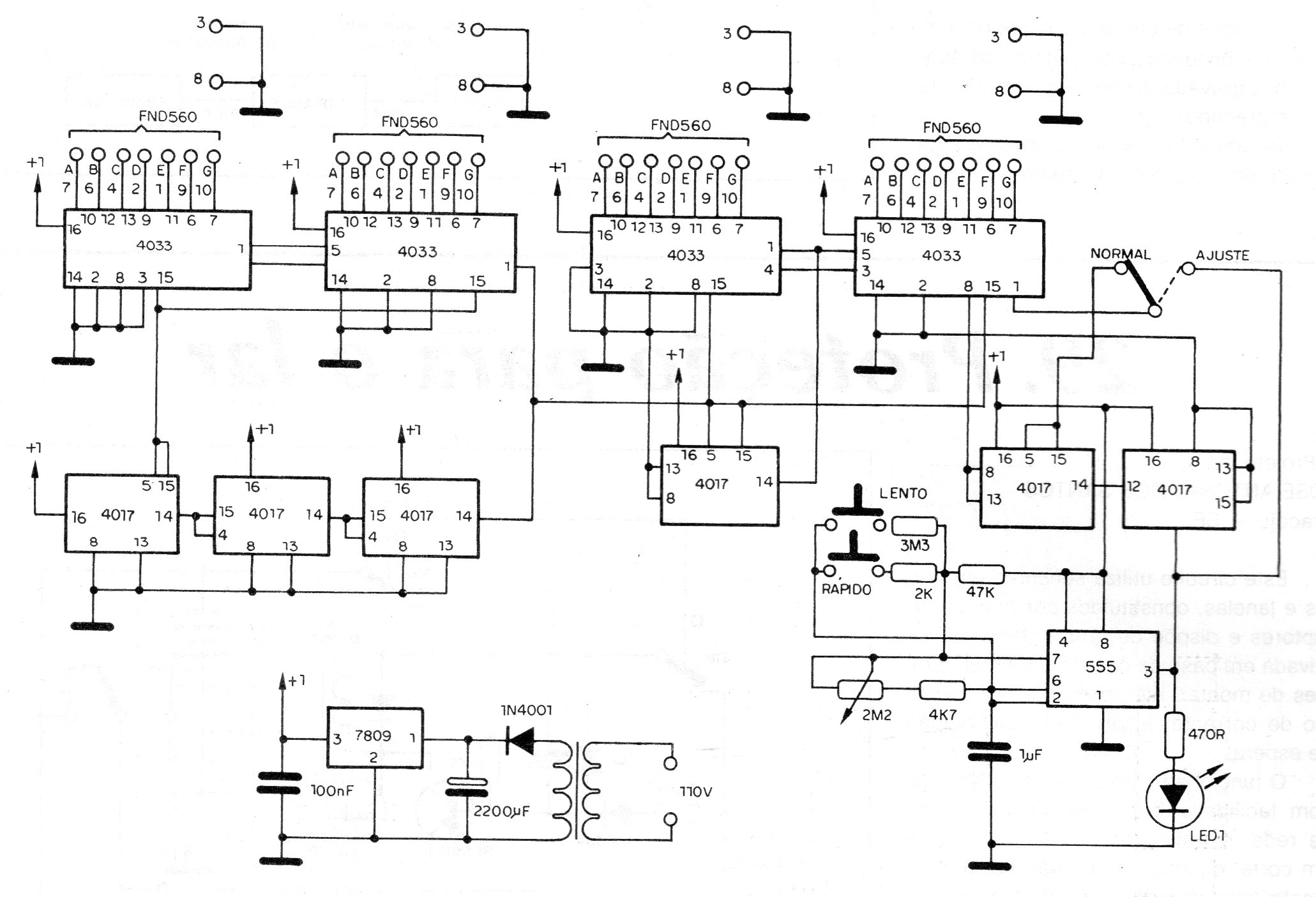

Este circuito es de una publicación de 1979, empleando displays de 7 segmentos de cátodo común. El circuito tiene su precisión dependiente del ajuste del 555 que debe producir un pulso por segundo. Los circuitos integrados usados son CMOS.
