Este circuito consiste en una simple prueba de continuidad con dos transistores formando un oscilador de relajación. El circuito es alimentado por batería de 9 V o 4 pilas pequeñas y excita directamente un pequeño altavoz.

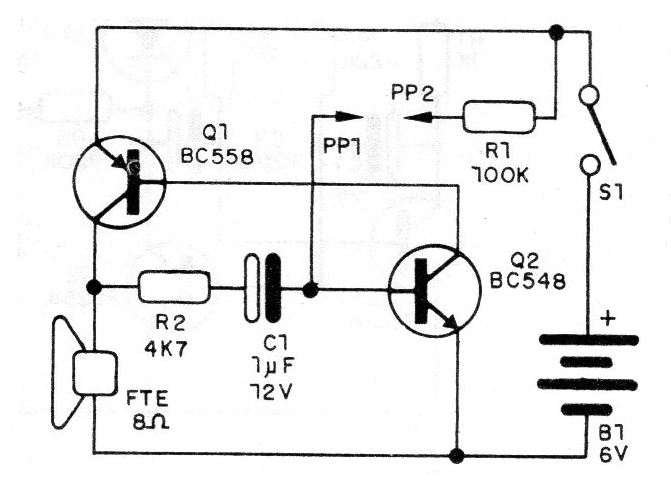

El circuito mostrado en la figura 1 genera una señal rectangular de baja frecuencia, pero cuyas...
La finalidad del circuito mostrado en la figura 1 es generar trenes o guardar de pulsos...
El circuito presentado puede ser usado para entrenar código Morse, o incluso en exposiciones y...
