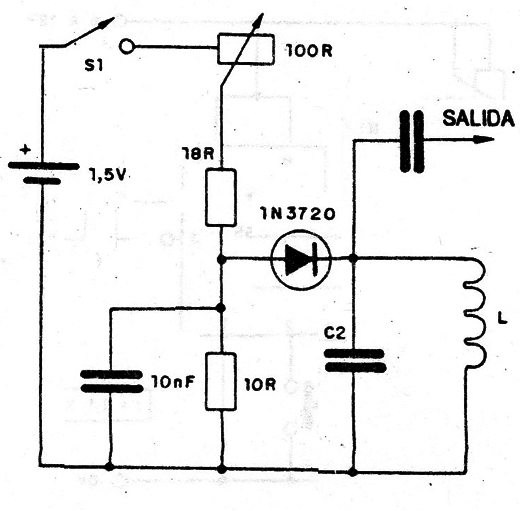

Este circuito puede oscilar en una frecuencia tan alta como 1,6 GHz, caso en que se deben dimensionar los componentes L y C2 para resonar en el valor deseado. El capacitor C2 debe ser de mica plateada para mayor estabilidad y la oscilación es ajustada en el potenciômetro de 100 ohm. Observe la baja tensión de alimentación.
Oscilador con Diodo Tunel
