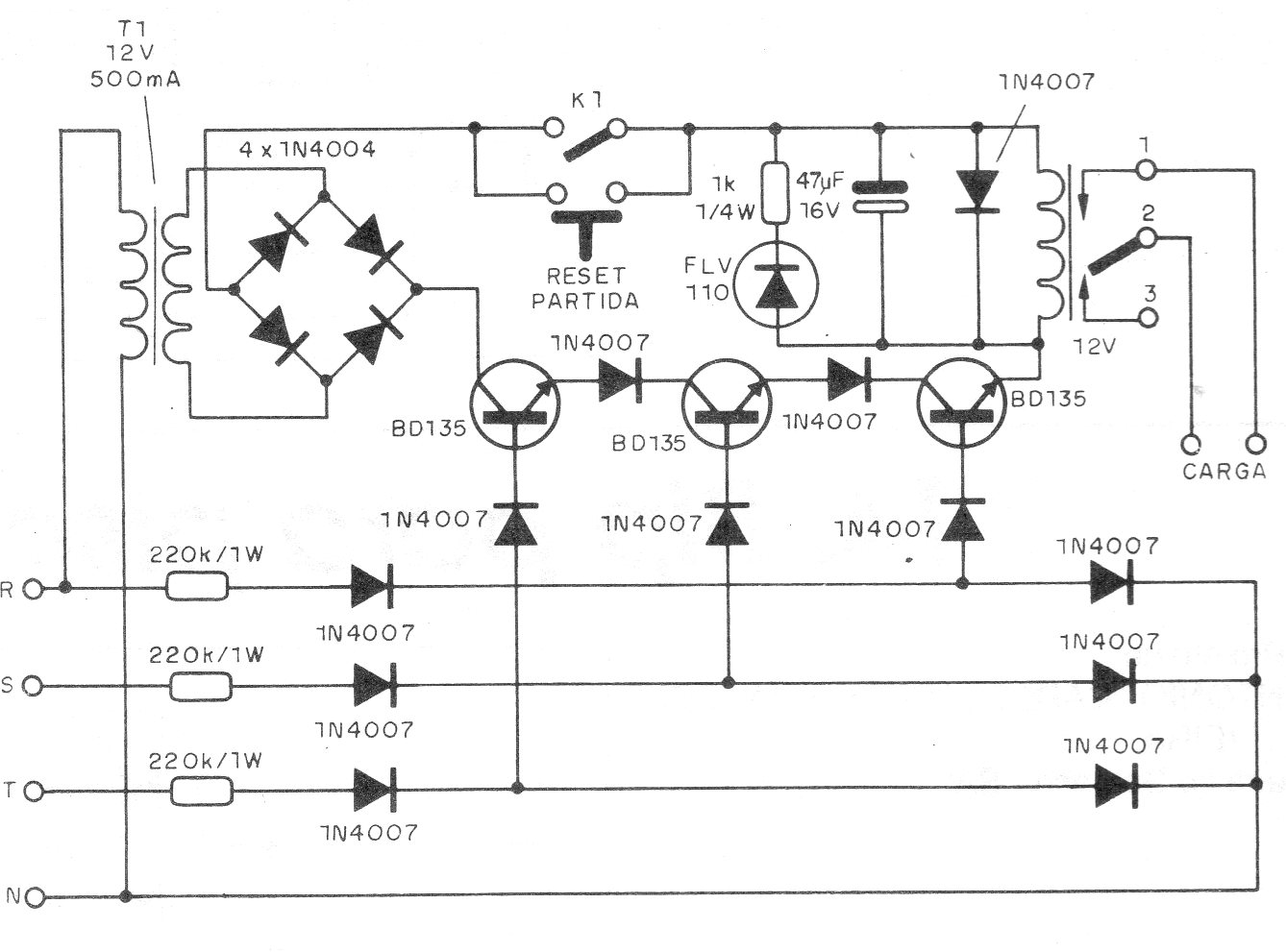

Este circuito, de 1989, acciona un relé de protección si falta una o dos fases en una red trifásica. El circuito utiliza componentes absolutamente comunes y el relé usado es de 12 V. Observe que existen resistores de mayor disipación en el circuito.
| Haga click en la imagen para ampliar |
