Con este circuito se tiene una salida compatible TTL a partir del pulso luminoso que incide en el fototransistor. El circuito es sugerido por Texas Instruments y hace uso de disparadores de la serie 74. El circuito dispara (va al nivel HI) cuando la luz incide en el fototransistor. La alimentación debe hacerse con tensión de 5V.

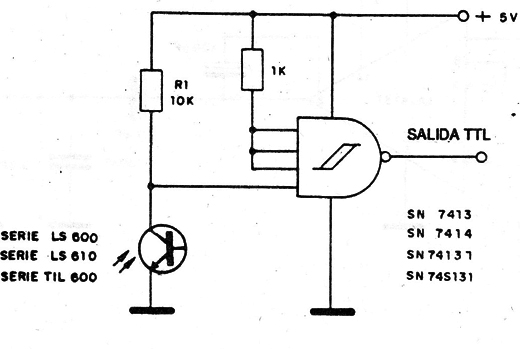

![Control Directo de Schmitt Trigger
Control Directo de Schmitt Trigger](/images/sampledata/cir/cir0482_0001.jpg)
Control Directo de Schmitt Trigger
