Nota: Artículo de mayo de 2009. ART3610

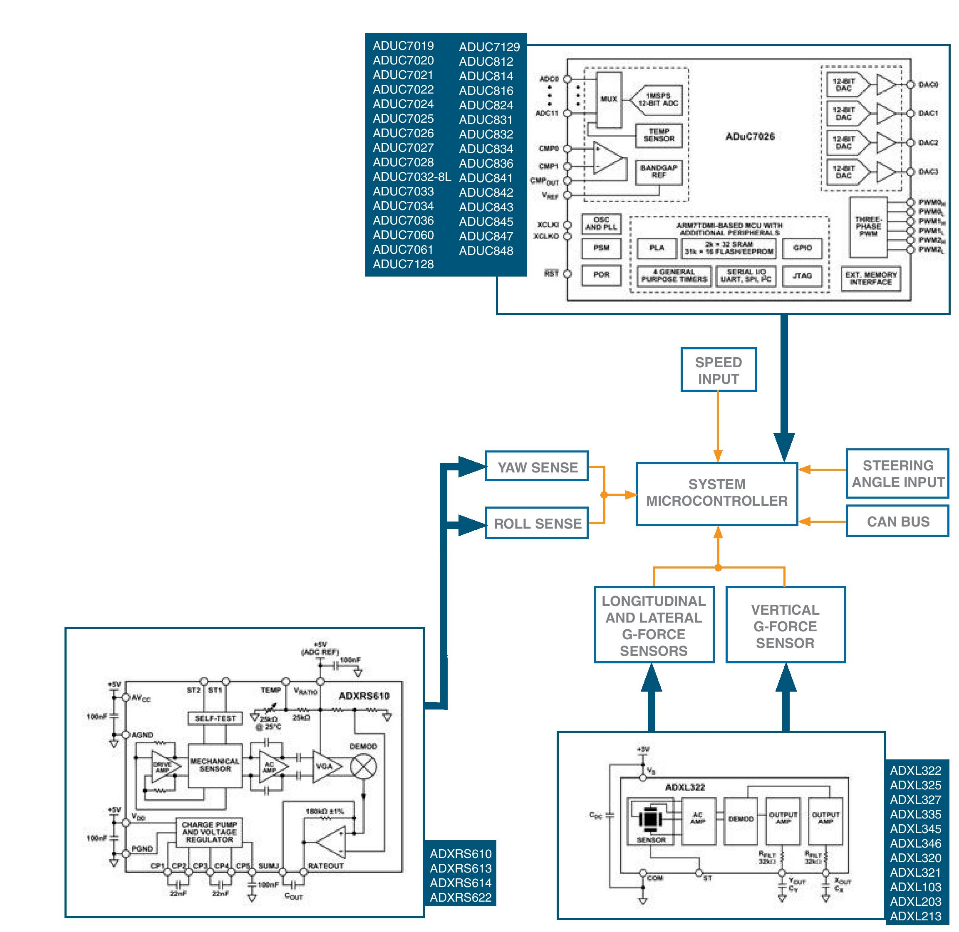

Este esquema de bloques presenta una solución de Analog Devices para un sistema electrónico de control de estabilidad para automóviles. El centro de control del sistema es un microcontrolador que recibe información externa e interna del vehículo, la analiza y toma las medidas necesarias para lograr la máxima estabilidad del vehículo y la mayor comodidad de sus ocupantes, minimizando los baches.
Este esquema muestra que el microcontrolador recibe información como la velocidad del vehículo, la fuerza G experimentada durante el movimiento lateral (curvas), el movimiento (adelante y atrás), y vertical (baches y obstáculos), el ángulo del volante, el ángulo del vehículo (en pendientes) y el ángulo de inclinación durante la aceleración. Con toda esta información, es posible configurar la velocidad, la suspensión e incluso frenar el vehículo para configurar su posición.
Tanto los sensores de fuerza G como los sensores de ángulo deben aplicarse correctamente, teniendo en cuenta la masa y el punto de equilibrio del vehículo.
