Este circuito, indicado sólo para lámparas incandescentes, es ideal para un sistema automático de jardín y puerta de entrada. Simple de montar, utiliza componentes comunes y de bajo costo.
Si bien las lámparas incandescentes no son muy comunes, y que este tipo de aparato puede ser comprado listo, nada impide que el lector que le gusta la electrónica el monte.
Lo que el circuito hace es encender una lámpara incandescente cuando se oscurece y apagar al amanecer.
El circuito funciona con lámparas de 5 a 100 W, siendo ideal para jardines y puertas de entrada que necesitan tener un cierto nivel de luz al anochecer.
La operación se puede realizar tanto en la red de 110 V como 220 V y el control es de onda completa con SCR.
Como funciona
La base del circuito es un control de fase utilizando un transistor unijunción que dispara un SCR.
En el emisor del unijunción tenemos la conexión de un LDR que es el sensor del circuito.
Cuando el LDR está iluminado, el unijunción no oscila y con ello el SCR no recibe muñones.
En estas condiciones, la lámpara, encendida como carga, permanece apagada.
Cuando el LDR deja de recibir luz, el unijunción entra en oscilación y los pulsos aplicados a la compuerta del SCR hacen que la lámpara se encienda.
El circuito tiene dos ajustes.
El primero es el punto de disparo dado por p2 y el segundo es la frecuencia de los pulsos para que tengamos un encendido de la lámpara sin parpadeos.
Montaje

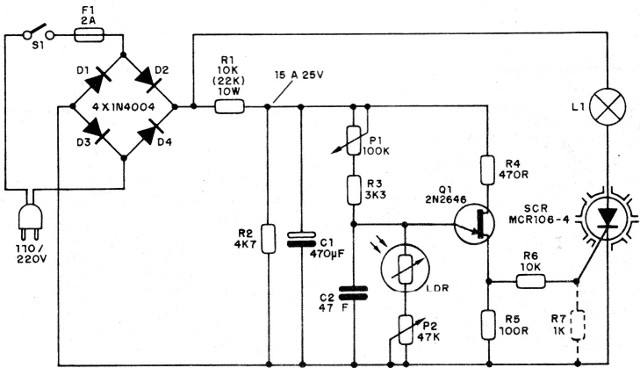

En la figura 1 tenemos el diagrama completo del interruptor crepuscular.

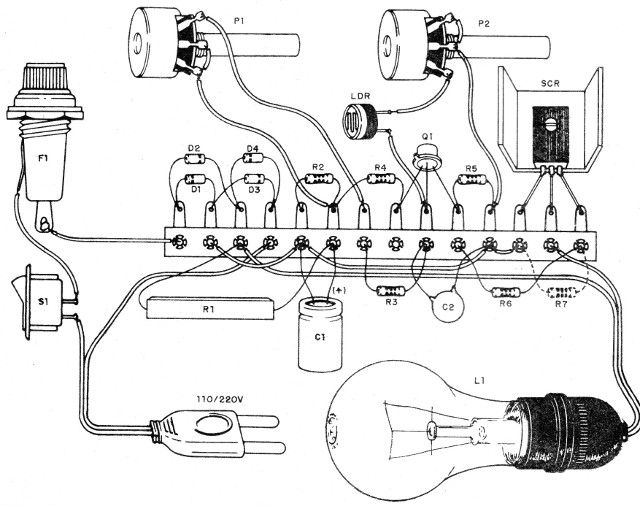

Para un montaje descompromiso, podemos usar una punta de terminales con la disposición de componentes mostrada en la figura 2.

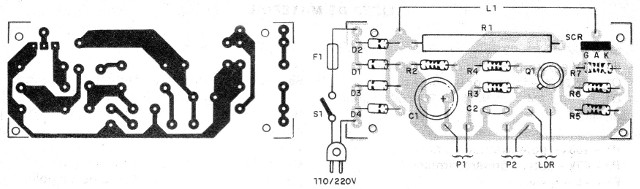

Es claro que un montaje mejor se puede hacer con la utilización de una placa de circuito impreso como la mostrada en la figura 3.
R1 depende de la red de energía, siendo de 10k para la red de 110 V y 22 k para la red de 220 V, con 10 W de disipación en los dos casos.
El SCR debe tener sufijo B o D si la red es de 110 V y D si la red de 220 V.
Para lámparas por encima de 40 W debe estar dotado de un disipador de calor.
Los resistores son de 1/8 W con cualquier tolerancia y el electrolítico es para 25 V o más.
En el montaje, observe la posición del transistor unijunción y del SCR así como la polaridad de los diodos y del capacitor electrolítico.
La lámpara puede alejarse del circuito de control y el LDR debe instalarse de modo que reciba sólo la luz del cielo, ya que si la luz de la lámpara que controla el realimentación, el circuito entra en oscilación.
SCR - TIC106 B o D - ver el texto
Q1 - 2N2646 - transistores unijunción
D1, D2, D3, D4 - 1N4004 (110 V) o 1N4007 (220 V) - diodos de silicio
LDR - LDR redondo común
P1 - 100 k ohmios - pote o trimpot
P2 - 47 k ohmios - pote o trimpot
F1 - 2 A - fusible
S1 - Interruptor simple
R1 - 10 k x 10 W (110 V) o 22 k x 10 W (220 V) - resistor de hilo
R2 - 4k7 ohms - resistor - amarillo, violeta, rojo
R3 - 3k3 ohms - resistor - naranja, naranja, rojo
R4 - 470 ohms - resistor - amarillo, violeta, marrón
R5 - 100 ohms - resistor - marrón, negro, marrón
R6 - 10 k ohms - resistor - marrón, negro, naranja
R7 - 1 k ohms - resistor - marrón, negro, rojo
L1 - Lámpara de 5 a 100 W incandescente
C1 - 170 uF - capacitor electrolítico
C2 - 47 nF - capacitor de cerámica o poliéster
Varios: Puente de terminales o placa de circuito impreso, cable de fuerza, zócalo para la lámpara, hilos, soldadura, etc.
