Este es un interesante circuito para distraer a los niños pequeños que les gusta producir sonidos de todo tipo. El circuito es alimentado por pilas, pudiendo aprovechar componentes de chatarra.
Este circuito simple consiste en dos osciladores variables que se pueden ajustar para producir muchos tipos de sonidos diferentes.
Montado en una cajita con muchos botones él consiste en un juguete bastante atractivo para niños pequeños.

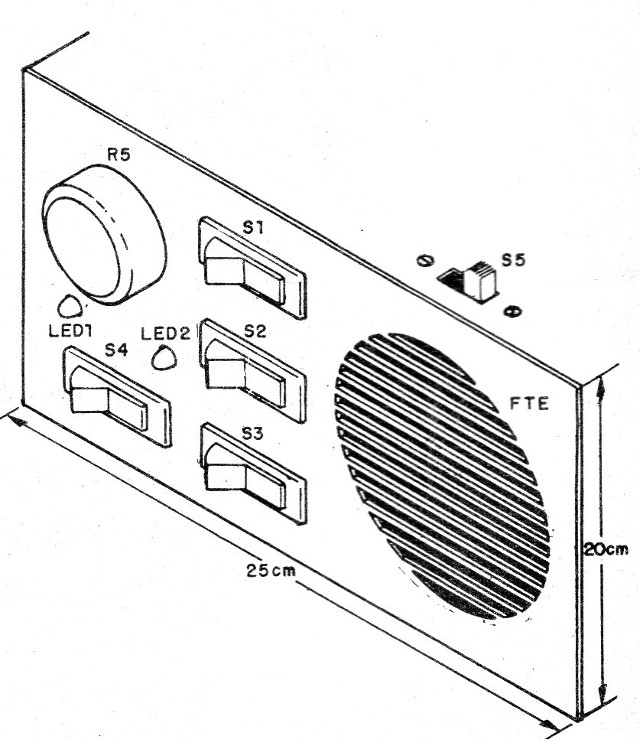

En la figura 1 tenemos una sugerencia de caja para el montaje.
Lo que tenemos en este proyecto simple es un multivibrador asequible lento que produce pulsos que controlan un oscilador Hartley que produce sonidos.
Los dos circuitos pueden tener sus frecuencias alteradas por diversos botones y un potenciómetro.
La alimentación es hecha por pilas y el consumo no es de los mayores, posibilitando así la obtención de una buena autonomía para el circuito.

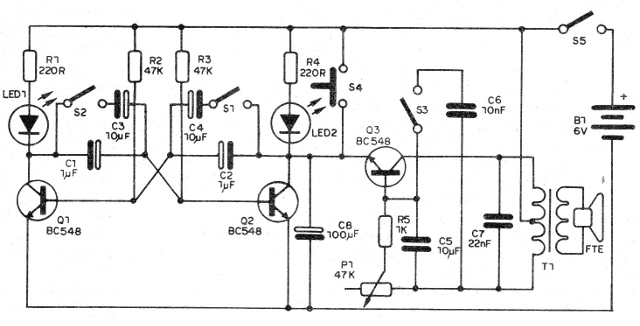

En la figura 2 tenemos entonces el diagrama completo de la caja de efectos sonoros.

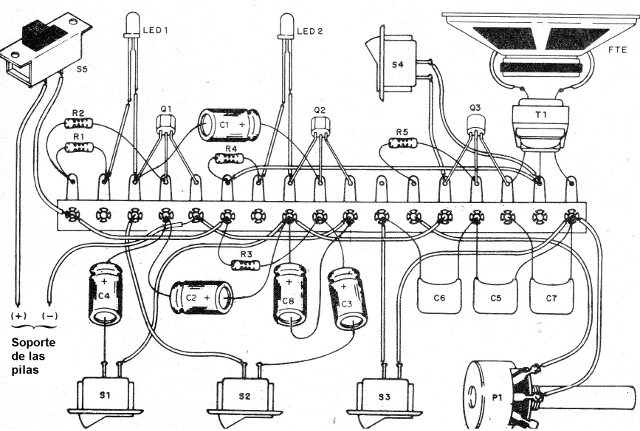

Como se trata de montaje simple, y no crítico, damos la disposición de los componentes en un puente de terminales en la figura 3.
En el montaje es necesario observar la posición de los transistores y polaridad de LED y capacitores electrolíticos.
Los capacitores electrolíticos son para 6 V o más y el transformador de salida se aprovecha de una radio transistorizada fuera de uso.
El altavoz se puede aprovechar de la misma radio.
Los resistores son de 1/8 W con cualquier tolerancia y los demás componentes deben ser como indicado en la lista de materiales.
Para probar, basta con conectar y accionar los controles de forma aleatoria verificando qué tipo de sonido el circuito genera.
Q1, Q2, Q3- BC548 - transistores NPN de uso general
LED1, LED2 - LEDs comunes de cualquier color
T1 - Transformador - ver texto
B1 - 6 V - 4 pilas
FTE - 4 ó 8 ohms - altavoz pequeño
S1, S2, S3 y S5 - Interruptores simples
S4 - Interruptor de presión NA
C1, C2 - 1 uF - capacitores electrolíticos
C3, C4 - 10 uF - capacitores electrolíticos
C5, C6 -10 nF - capacitores cerámicos o de poliéster
C7 - 22 nF - capacitor de cerámica o de poliéster
C8 - 100 uF - capacitor electrolítico
P1 - 47k ohms - pote
R1, R4 - 220 ohms - resistores - rojo, rojo, marrón
R2, R3 - 47 k ohms - resistores- amarillo, violeta, naranja
R5 - 1k ohms - resistor - marrón, negro, rojo
Varios:
Puente de terminales, soporte de pilas, hilos, soldadura, etc.
