Describimos una fuente de alimentación simple, ideal para alimentar aparatos de bajo consumo que normalmente emplean pilas. Podemos decir que se trata de un eliminador de pilas económico. El uso del transformador garantiza seguridad al circuito, aislándolo de la red de energía.
Podemos montarla en una pequeña caja con un enchufe para adaptar al aparato alimentado o con bornes para conexión, si se usa en la bancada. En la figura 1 tenemos el diagrama completo de esta simple fuente.
Como se utilizan pocos componentes, puede utilizar un pequeño puente de terminales como chasis, como se muestra en la figura 2.

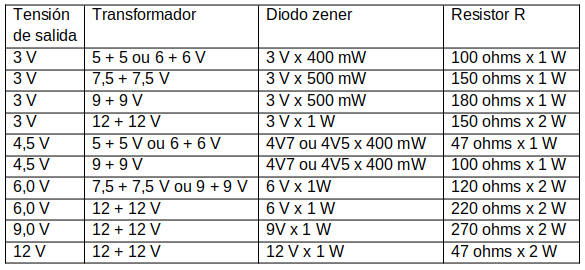

El transformador y el diodo zener, así como el resistor R son función de la tensión de salida deseada, conforme a la siguiente tabla:
La corriente de secundario del transformador puede quedar entre 50 mA y 300 mA.
Evidentemente, la corriente máxima de salida de esta fuente simple no será la corriente del transformador. Si se observa una caída acentuada de la tensión en la salida al alimentar algún aparato es señal de que consume más de lo que la fuente puede suministrar.
El capacitor debe tener una tensión de trabajo de 12 V para transformadores hasta 7,5 V, 16 V para los tipos de 9 V y 25 V para los de 12 V.
Lista de material
D1, D2 - 1N4002 - diodos rectificadores
Z1 - Diodo zener - ver tabla
C1 - 1000 uF - condensador electrolítico - ver texto
T1 - Transformador - ver tabla
R1 - Resistencia - ver tabla
F1 - Fusible de 500 mA
S1 - Interruptor simple - opcional
Varios:
Puente de terminales, cable de fuerza, soporte de fusible, caja para montaje, hilos, soldadura, etc.
