Describimos un micrófono direccional sensible para escuchas telefónicas que también tiene un circuito selector de tono que le permite rechazar ciertas frecuencias que pueden estar dañando las grabaciones o incluso escuchando. El circuito es relativamente simple y el micrófono es bastante interesante en relación con el aspecto constructivo.
Describimos un micrófono direccional parabólico que tiene una enorme sensibilidad que permite escuchar la conversión, la grabación de aves y otras aplicaciones similares. Es un tipo de micrófono que también puede tener la versión tubular, y el tubular más simple es ampliamente utilizado en los estadios de fútbol para capturar el sonido de las patadas.
El circuito que presentamos tiene un filtro de control de baja frecuencia para los sonidos que corresponden a la voz, facilitando así la comprensión de las conversaciones. El transductor es un micrófono electreto y, además, tenemos un buen amplificador para escuchar en las fuentes de oído.
El circuito está alimentado por 2 pilas solamente, con una excelente durabilidad.
Cómo Funciona
Normalmente para obtener directividad en la captura de sonido, usamos un reflector parabólico como se muestra en la figura 1.
En esta configuración, los sonidos se reflejan en la misma dirección que se enfoca precisamente en el punto donde se fija el micrófono. Este es el mismo principio utilizado en las antenas de TV en las que necesitamos recolectar tanta potencia como sea posible de la estación. Concentrando la señal de esta manera, obtenemos ganancia, es decir, las señales se vuelven mucho más fuertes cuando llegan al micrófono.
Por ejemplo, si la antena reflectante tiene una superficie de 2 000 cm² y el micrófono 2 cm² tenemos una ganancia efectiva de 1 000 veces para el sonido capturado. Es entonces evidente que cuanto mayor sea el reflector parabólico, mayor será la ganancia que obtendremos.
Pero, hay un límite, porque si la ganancia es demasiado alta, los ruidos indeseables comienzan a ser amplificados también, como es el caso del llamado ruido blanco que es el sonido del viento o de las hojas de los árboles.
Por lo tanto, en nuestro caso, el tamaño máximo recomendado es en el orden de un 60 cm. Las señales capturadas por el micrófono se toman en un filtro dibujado alrededor de un amplificador de funcionamiento CA3140. En este filtro, cuya configuración básica se muestra en la figura 2, la resistor R1 y el capacitor C1 determinan la frecuencia de corte inferior, es decir, el punto en el que las señales comienzan a pasar para la amplificación.
Por otro lado, el resistor R2 y el capacitor C2 determinan la frecuencia de corte superior. Al hacer las variables R1 y R2 podemos ajustar el pista de frecuencias amplificadas ampliando o estrechando según el tipo de sonido que capturamos y cualquier sonido ambiental. La ganancia de este paso es variable, dependiendo de la configuración de R1 y R2.
Vea que, si el R1 tiende a cero, aumentando la frecuencia de fuerte e inferior y si el R2 tiende a los valores máximos, reduciendo la frecuencia más alta, tenemos un estrechamiento de la pista y la ganancia es más alta. La figura 3 muestra lo que sucede.
El siguiente paso es un pequeño amplificador de audio TDA7052.
La ventaja de este circuito es su buena potencia con alimentación de sólo 3 V, obtenida a partir de dos pequeñas pilas. Por supuesto, el lector puede adaptar el circuito para operar con otros amplificadores de audios pequeños como el LM386, pero en este caso la alimentación debe ser de 6 V.
Montaje

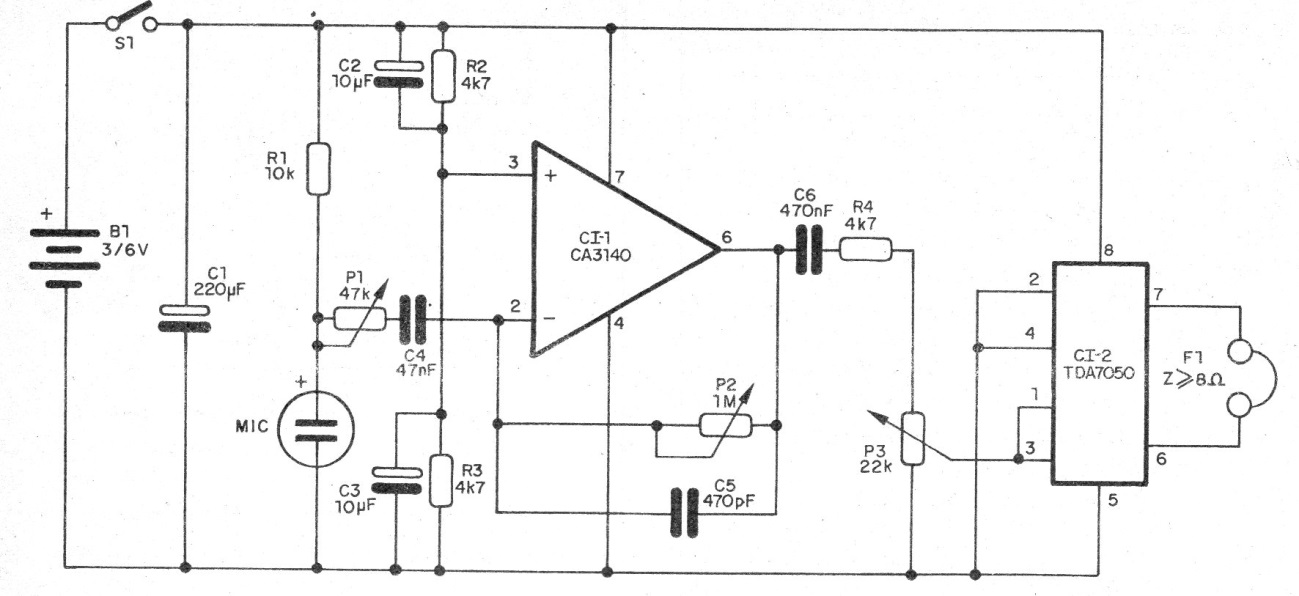

En la figura 4 tenemos el diagrama completo del aparato.
La placa de circuito impreso para el montaje se muestra en la figura 5.
En el montaje, observe la posición de los circuitos integrados y la polaridad de los electreto y capacitores electrolíticos. El auricular es de baja impedancia y los resistores son 1/8 W. En la figura 6 tenemos detalles del montaje con la posición del micrófono en relación con el reflector parabólico.
Aunque no es exactamente parabólica, sino más bien semi - esférico, como reflector se puede utilizar la mitad de los globos de efectos comúnmente utilizados en bailes con pequeños espejos. Para conectar una grabadora externa, tenemos en la figura 7 la forma de agregar un conector de salida.
Otra posibilidad interesante es transmitir las señales a un receptor de FM que cuente con una grabadora. Para ello, se puede utilizar el pequeño transmisor mostrado en la figura 8.
Prueba y Uso
El posicionamiento exacto del micrófono en relación con el reflector debe obtenerse experimentalmente al probar el aparato. Compruebe que todos las configuraciones funcionen y, a continuación, utilice solo el aparato.
Lista de Material
CI - 1 – CA3140 – circuito integrado
CI - 2 – TDA7052 – circuito integrado
MIC – Micrófono electreto de dos terminales
B1 – 3 V – 4 pilas pequeñas
S1 – Interruptor simple
F1 – Auricular de 8 Ohms
P1 – 47k ohms – potenciómetro
P2 – 1 M ohms – potenciómetro
P3 – 22K ohms – potenciómetro
R1 10 – 10 K ohms – resistor – marrón, negro, naranja
R2, R3, R4 – 4k7 ohms – Resistores – amarillo, violeta, rojo
C1 – 220 uF x 6 V – electrolítico
C2, C3 – 10 uF – electrolítico
C4 – 47 nF – cerámica o de poliéster
C5 – 470 pF – cerámica
C6 – 470 nF – cerámica o de poliéster
Varios:
Placa de circuito impreso, soporte de pila, caja de montaje, trípode o manija, reflector parabólico, alambres, soldadura, etc.
