Es una fuente simple para la bancada que puede ser montada incluso con componentes de chatarra siendo ideal para el creador principiante. El transistor y el transformador son ejemplos de componentes que pueden ser aprovechados de aparatos fuera de uso.
Esta fuente puede proporcionar tensiones de salida ajustables entre 0 y 12 V aproximadamente, con corriente máxima de 1 A, siendo ideal para alimentar proyectos en desarrollo o prueba en un banco. En esa fuente utilizamos un transistor como regulador serie de la tensión de salida cuya referencia es suministrada por un diodo zener.
El potenciómetro ajusta la porción de la tensión del diodo zener a ser aplicada en el transistor y así la tensión de salida. Se puede utilizar un transformador secundario de menos de 1 A (500 mA o 800 mA, por ejemplo), pero éste pasará a ser la corriente máxima suministrada por la fuente.
En la figura 1 tenemos el diagrama completo de esa fuente.
Diversas técnicas pueden ser utilizadas para el montaje como puente de terminales, placa de circuito impreso, etc. Para los principiantes, como se utilizan pocos componentes damos una idea de cómo hacer el montaje usando una pequeña placa de circuito impreso aislado en la figura 2.
En el montaje observe la polaridad de los diodos y de los condensadores electrolíticos, además de la posición del transistor. Para la salida de tensión utilice bornes rojo y negro para identificar los polos positivo y negativo.
Prueba y uso

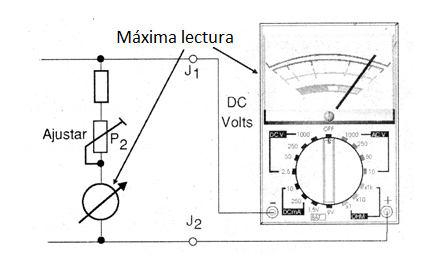

Para monitorear la tensión de salida se puede utilizar un instrumento indicador analógico de 200 uA a 1 mA de fondo de escala. Este instrumento puede calibrarse basándose en las indicaciones de un multímetro conectado en paralelo, como se muestra en la figura 3.
Ajuste el potenciómetro de la fuente para obtener una tensión de salida de 12 V, indicada por su multímetro. Luego ajuste el trimpot en serie con el instrumento para que vaya hasta el final de la escala, donde se marcará la tensión de 12 V.
Si el multímetro no alcanza los 12 V incluso con el potenciómetro todo abierto, compruebe:
• Si el transformador realmente proporciona 15 V de secundario.
• Reduzca el valor de R1 a 220 ohms.
Si al utilizar la fuente el transistor se calienta demasiado y hay una caída acentuada de la tensión indicada por el instrumento en la salida, es señal que la carga requiere una corriente mayor de 1 A y no puede ser alimentada por esta fuente.
Observamos también que esa fuente no tiene protección contra corto en su salida, debiendo el lector tomar el máximo de cuidado con su uso.
Lista de material
Q1 - TIP31 / A / B o C - Transistores NPN de potencia
D1, D2 - 1N4002 - diodos rectificadores
Z1 - 12V6 x 1 W - diodo zener
LED1 - LED rojo común
R1 - 470 ohms x 1/8 W - resistor - rojo, amarillo, marrón
R2 - 2,2 k ohms x 1/8 W - resistor - rojo, rojo, rojo
R3 - 10 k ohms x 1/8 W - resistor - marrón, negro, naranja
P1 - 4,7 k ohms - potenciómetro lineal o log
P2 - 47 k ohms - trimpot
C1 - 1 000 uF x 25 V - capacitor electrolítico
C2 - 10 uF x 16 V - capacitor electrolítico
C3 - 100 uF x 16 V - capacitor electrolítico
T1 - Transformador con primario según la red local y secundaria de 15 + 15 V x 1 A
M1 - Instrumento de bobina móvil de 200 uA a 1 mA
F1 - 500 mA - Fusible
S1 - Interruptor simple
J1, J2 - Bornes rojo y negro
Varios:
Placa de circuito impreso o puente de terminales, cable de fuerza, radiador de calor para el transistor, botón para el potenciómetro, soporte para el fusible, caja para montaje, hilos, soldadura, etc.
