El TPS2662x de Texas Instruments (*) consiste en un fusible electrónico o eFuse indicado para protección industrial de circuitos con corrientes de hasta 800 mA x 60 V. Véase en este artículo cómo funciona y cómo se puede utilizar.
(*) Puede adquirirse en Mouser Electronics a través del enlace: https://www.mouser.com/new/Texas-Instruments/ti-tps2662-efuses/
Más información sobre este componente se puede encontrar en el datasheet consultado en: http://www.ti.com/lit/ds/symlink/tps2662.pdf
El circuito integrado TPS2662x de Texas Instruments tuvo su datasheet revisado en julio de 2018. Se compone de un circuito de protección que puede operar con entradas de 4,5 a 57 V presentando también características de protección contra inversión de polaridad.
El límite de corriente se puede ajustar con una precisión de +/- 5% en el rango de 25 mA a 880 mA. La corriente de operación es de 380 uA y sólo 12 uA en el modo de apagado.

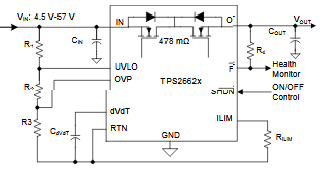

En la figura 1 tenemos el circuito simplificado de este componente.
Otras características como las máximas, las condiciones de operación recomendadas y los gráficos operativos se pueden obtener en el propio datasheet.
En la figura 2 tenemos el circuito equivalente interno, observando la presencia de dos FETs de baja resistencia de conducción entre la entrada y la salida.
En el datasheet también encontramos todos los procedimientos para el cálculo de los componentes externos en una aplicación.
En la figura 3 tenemos un circuito de aplicación para una fuente de 24 V x 500 mA para un módulo PLC I / O.
Este circuito es del tipo hot-swap. En el datasheet existen enlaces que ayudan al diseñador a desarrollar circuitos de protección de este tipo para una aplicación específica.

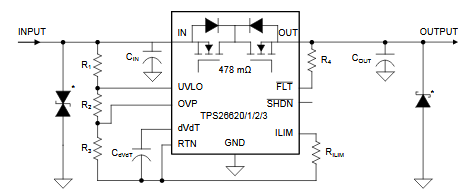

Otra aplicación se muestra en la figura 4 en la que tenemos una configuración simple para una fuente de 24 V.
Finalmente en la figura 5 tenemos una implementación del circuito con componente adicional de protección.
Más circuitos e información se pueden encontrar en el datasheet y en la documentación de Texas Instruments.
