Proporcione una tensión entre 1,2 V y 1,4 V para alimentar aparatos que normalmente se alimentan con pilas tipo botón.

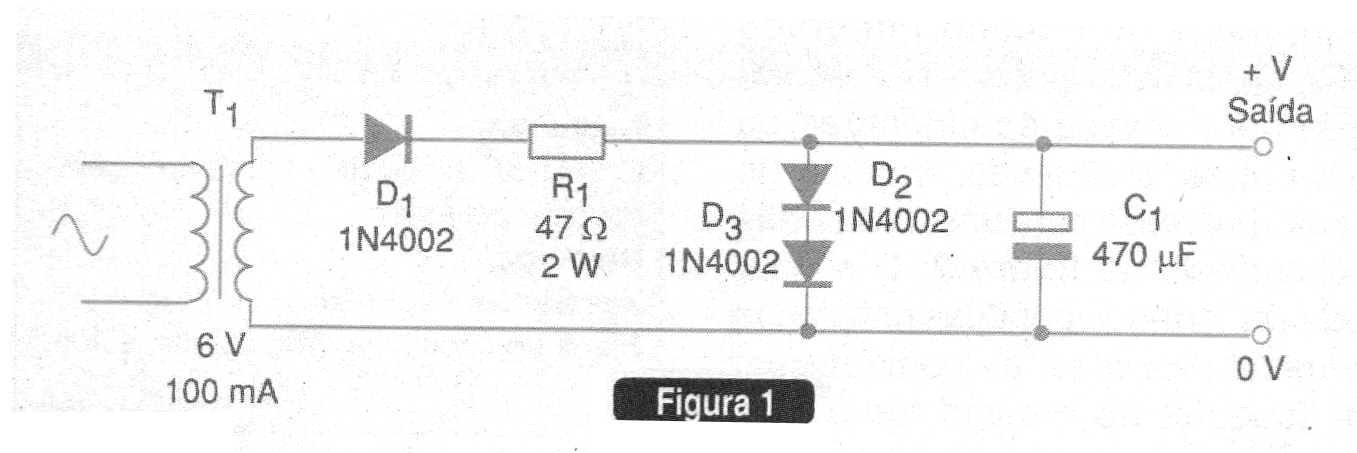

El circuito mostrado en la figura 1 es simple, usando dos diodos comunes como referencia de tensión.
Utilidades:
• Alimentar relojes digitales, indicadores de panel, termómetros digitales, calendarios digitales y otras funciones que utilizan pilas botón.
• Alimentar circuitos que usen la tensión en el rango indicado bajo corriente de hasta 20 mA.
• Alimentar circuitos que funcionan con fuentes alternativas de energía de baja tensión como, por ejemplo, foto-células o células experimentales al combustible
Detalles constructivos:

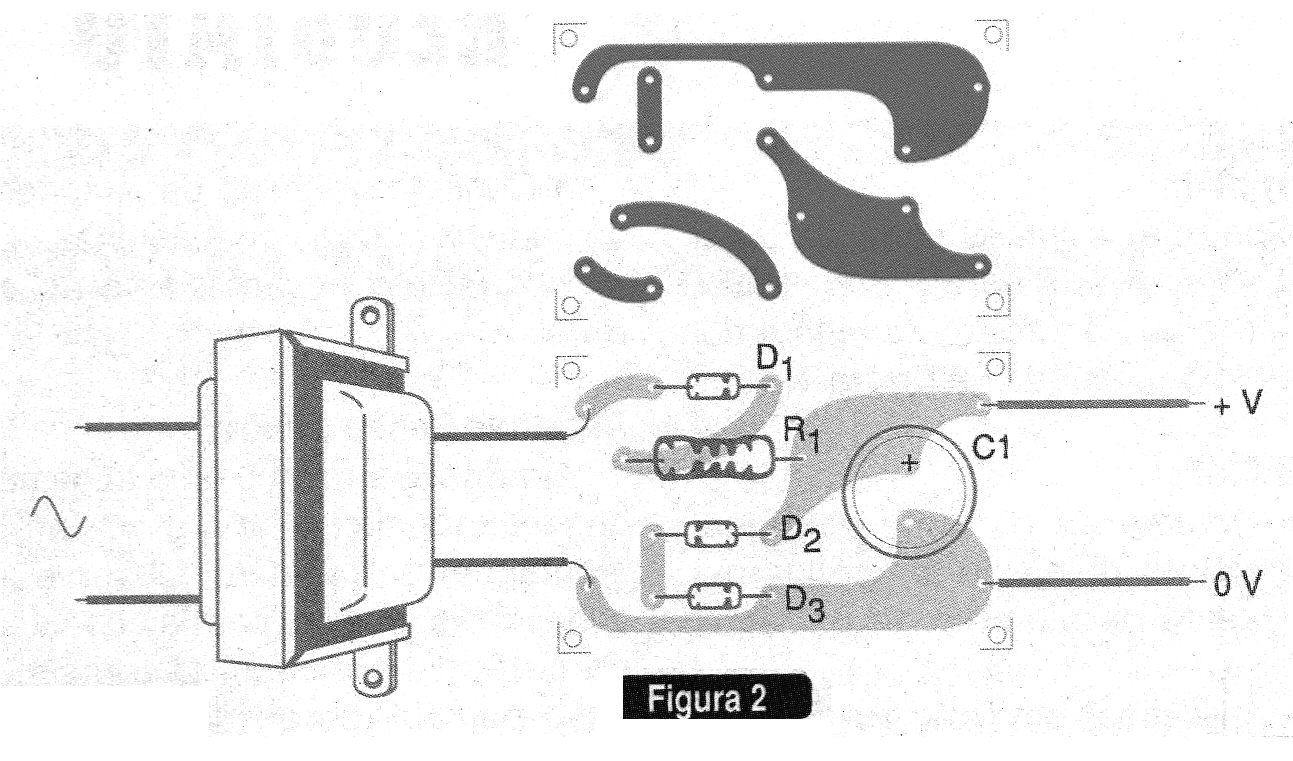

En la figura 2 mostramos una sugerencia de placa de circuito impreso para el montaje de esta simple fuente de alimentación de baja tensión.
La referencia de tensión es dada por los diodos en serie. Se pueden utilizar tres diodos para una tensión del orden de 1,8 a 2,1 V e incluso un LED naranja o verde para obtener una tensión entre 2,1 V y 2,4 V.
El transformador debe ser lo más pequeño posible para permitir la realización de un montaje compacto.
Es conveniente dotar al circuito de un fusible de entrada si se conecta directamente a la red.
Si se utiliza la alimentación de algún aparato que tiene el fusible de protección, este componente es dispensado.
Semiconductores:
D1, D2, D3 - 1N4002 - diodos rectificadores
Resistores:
R1 - 47 ohms x 2 W
Capacitor:
C1 - 470 uF x 6 V - condensador electrolítico
Varios:
T1 - Transformador con primario según la red local y secundaria de 6 V con corriente a 50 mA.
Placa de circuito impreso, cable de alimentación, hilos, soldadura, etc.
