Para los lectores que viven en lugares de difícil recepción de señales en la banda de AM, ondas cortas y FM, una idea práctica consiste en el uso de una antena activa.

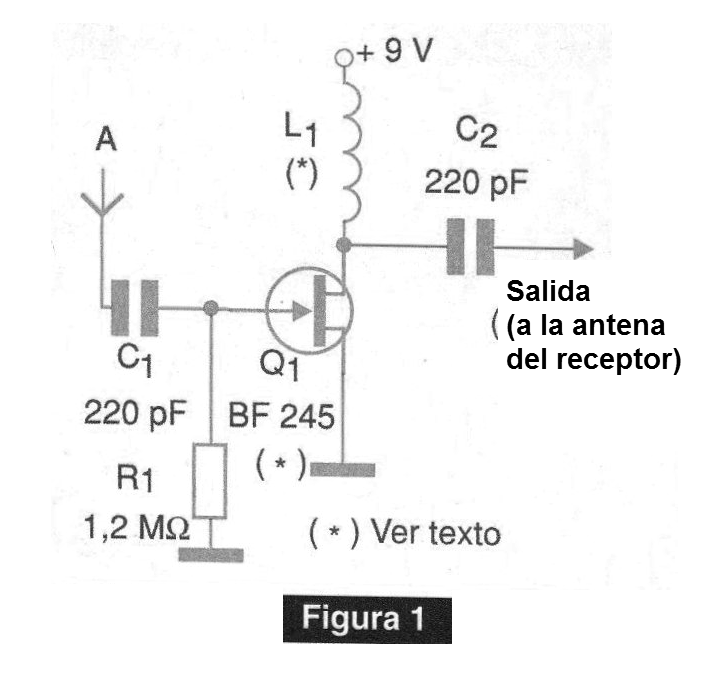

En la figura 1 tenemos un circuito muy simple de amplificador aperiódico alimentado por batería de 9 V capaz de cubrir todas esas pistas.




| Haga click en la imagen para ampliar |



La bobina L1 es un choque de RF de 470 uH a 1 000 uH para el rango de AM, 100 uH a 200 uH para la banda de OC y 20 a 30 uH para el rango de FM.

Los capacitores deben ser cerámicos y la antena puede ser de tipo telescópico con longitud que varía entre 50 cm y 2 metros.

El transistor de efecto de campo es el BF245, pero equivalentes como el MPF102 o cualquier otro JFET puede ser utilizado.

El circuito sólo amplifica las señales que llegan hasta la antena y con él, si el nivel de ruido es demasiado alto, también ocurre la amplificación.

Así, el circuito no hace milagros, permitiendo la captura de señales en lugares donde no llegan.

Se trata de un buen circuito para ayudar en los casos en que los receptores de baja sensibilidad se utilizan en regiones alejadas de las estaciones.

El circuito también puede ser utilizado con transceptores que operan en la banda de VHF y en la banda de los 11 metros.

Si se utiliza fuente, se debe desacoplar con un condensador cerámico de 100 pF.
