Si usted tiene una radio de coche o un reproductor de CD que no usa más, por ser de tipo antiguo, puede colocarlo en su banco y alimentarlo de la red de energía. Como hacer esto es lo que mostramos en este proyecto.

   Pequeñas fuentes de 12 V, como las que se encuentran en las tiendas de artículos eléctricos y electrónicos no proporcionan suficiente corriente para alimentar una autorradio, tocadiscos o CD-player, aunque sean tipos de baja potencia.

   Para ellas es necesario contar con una fuente que proporcione 12 V con una corriente de al menos 5 A.

    Como construir esa fuente y ya incluir dos pequeñas cajas con altavoces es lo que enseñamos en este artículo.

   Los aparatos de sonido automotor de hasta 50 W pueden ser alimentados por estos circuitos y tipos de mayor potencia también, siempre que no se utilice el volumen máximo.

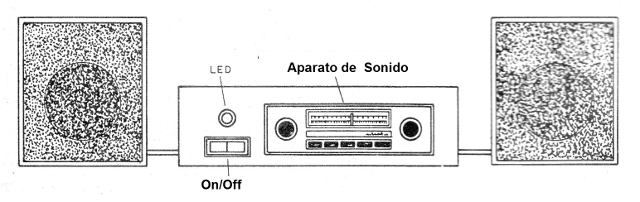

   La fuente es del tipo estabilizado con sólo un transistor de potencia y el conjunto puede quedar con la apariencia mostrada en la figura 1.



   Figura 1 - Sugerencia de montaje
   Figura 1 - Sugerencia de montaje



   Esta fuente también puede tener una salida para la realización de pruebas y ajustes en equipos automotores.



Montaje

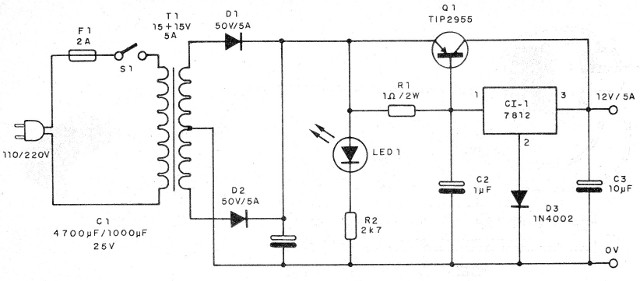

   En la figura 2 tenemos el diagrama completo de la fuente.



   Figura 2 - Diagrama de la fuente
   Figura 2 - Diagrama de la fuente

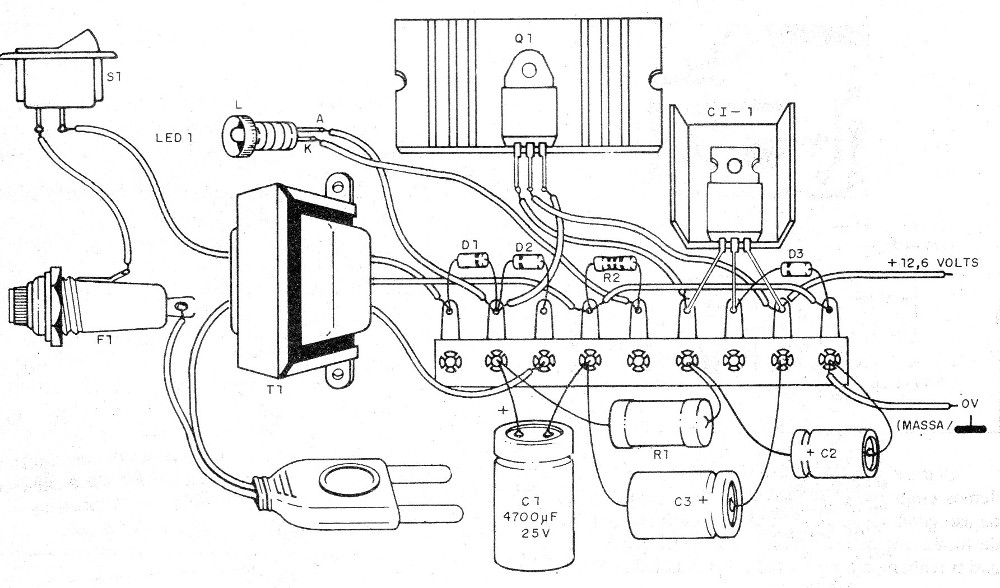

   Como se trata de montaje no crítico, damos la disposición de los componentes en un puente de terminales en la figura 3.



   Figura 3 - Disposición de los componentes en un puente de terminales
   Figura 3 - Disposición de los componentes en un puente de terminales | Haga click en la imagen para ampliar |



   El transistor debe estar dotado de un excelente disipador de calor y equivalentes de alta corriente pueden ser utilizados.

   El transformador tiene 5 A o más de corriente de secundario y el regulador 7012 también debe tener un disipador de calor, pero menor que el utilizado en el transistor.

   Los condensadores son para 25 V o más y los resistores con disipación de acuerdo con lo indicado en la lista de materiales.

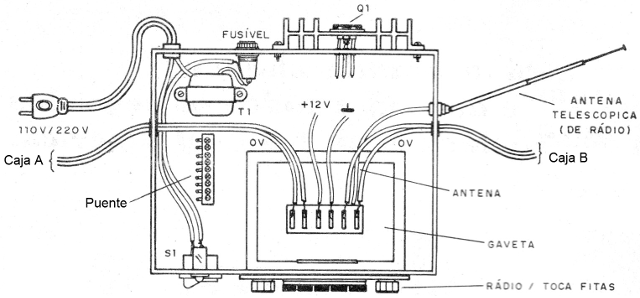

   En la figura 4 tenemos la disposición de los diversos componentes, incluyendo el aparato de sonido del coche, en una caja.



   Figura 4 - Aspecto final del montaje
   Figura 4 - Aspecto final del montaje





Prueba y uso

   Conecte la fuente y mida la tensión de salida con el multímetro.

   Debe estar un poco por encima de 12 V, ya que los equipos automotores normalmente operan con 13,6 V.

   Al abrir el volumen, si observa distorsión, vuelva, pues estará siendo superada la capacidad de suministro de corriente de la fuente.



Q1 - 2N2955 - transistores PNP de potencia

CI-1 - 7812 - circuito integrado

D1, D2 - 50 V x 5 A - diodos rectificadores

D3 - 1N4002 - diodo de silicio

LED - LED rojo común

T1- 15+ 15 V x 5 A - transformador

S1 - Interruptor simple

F1 - fusible de 2 A

C1 - 4 700 uF x 50 V - electrolítico

C2 - 1 uF x 25 V - electrolítico

C3 - 10 uF x 25 V - electrolítico

R1 - 1 ohms x 2 W - resistor de hilo

R2 - 2k7 ohms x 1/8 W - resistor - rojo, violeta, rojo



Varios:

Caja para montaje, cajas con altavoces de 8 ohmios x 15 cm, cable de fuerza, puente de terminales, disipadores de calor, hilos, soldadura, etc.
