Si bien el AM convencional está con los dias contados, un montaje que aún atrae principiantes es la de un radito. En este artículo describimos el montaje de uno, con buena sensibilidad y reproducción del sonido en un altavoz.
La radio de 3 transistores que describimos utiliza componentes comunes, muchos de los cuales pueden ser aprovechados de otras radios AM fuera de uso.
El circuito es alimentado por 4 pilas y con una pequeña antena y buena conexión a tierra puede captar diversas estaciones locales.
Observe la conexión de las pilas invertida, ya que usamos transistores PNP en este circuito.
El funcionamiento es simple de entender.
Se trata de un receptor de detección y amplificación directa simple.
Las señales seleccionadas por el circuito de sintonía son detectadas por D1, extrayendo la modulación que recibe una primera amplificación por Q1.
Pasando por P1, que es el control de volumen, la señal es llevada a un paso con Darlington de buena ganancia que excita al pequeño altavoz.
El circuito tiene un control de tono a través de P2.
Montaje

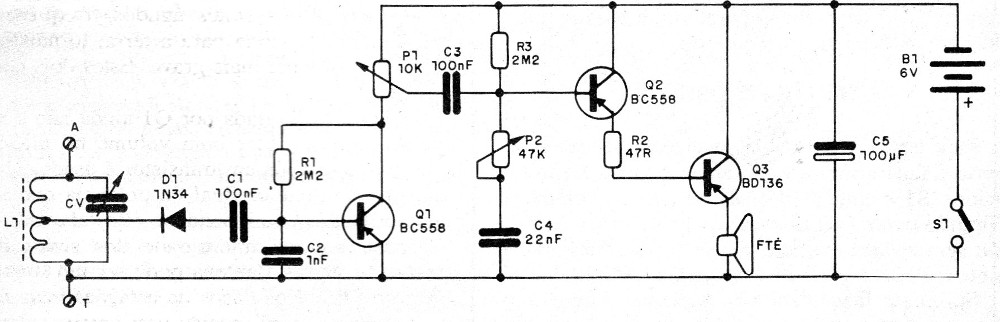

En la figura 1 tenemos el circuito completo del receptor.

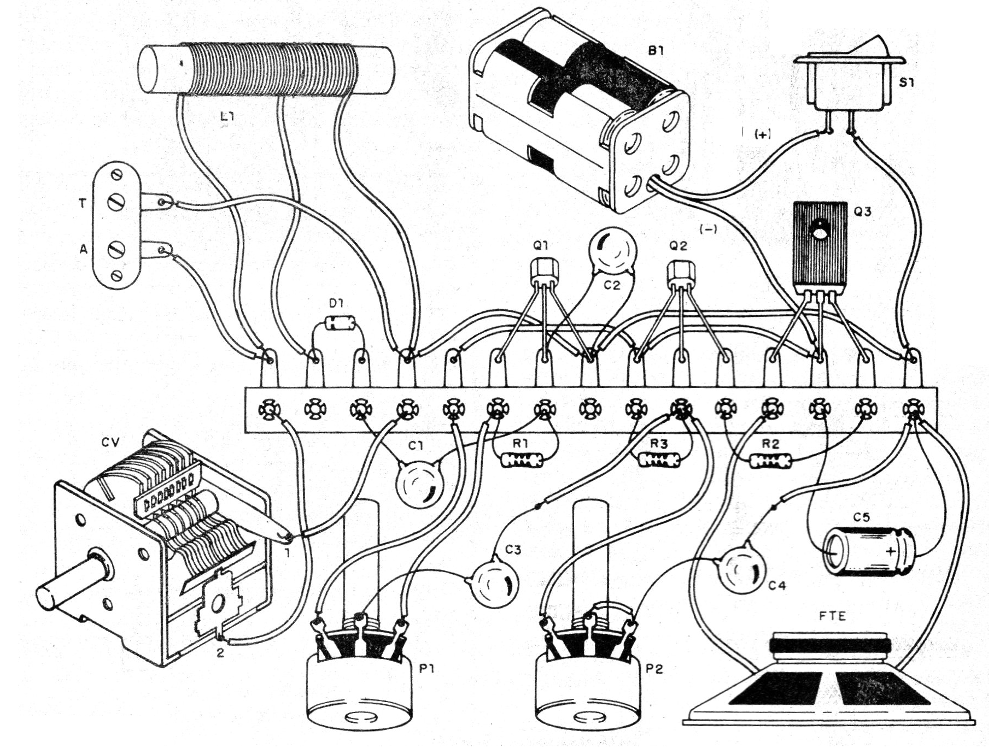

Un montaje recomendado es en matriz de contactos o placa de circuito impreso, pero existe la opción simplificada de puente de terminales, mostrada en la figura 2.
La bobina consta de 30 + 70 espiras de hilo esmaltado 28 o 30 en un bastón de ferrita y el capacitor variable CV puede ser aprovechado de una radio AM fuera de uso.
En el montaje, observe las posiciones de los transistores y la polaridad del diodo y del capacitor electrolítico, además del soporte de pilas.
Los resistores son de 1/8 W con cualquier tolerancia y el altavoz de 4 ó 8 ohmios de 5 a 10 cm.

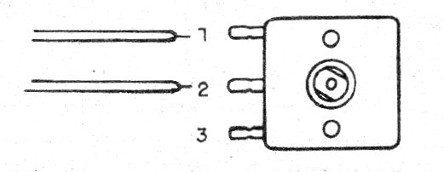

En la figura 3 mostramos dónde se debe hacer la conexión de una variable de plástico de radito pequeño.
Para probar, basta con conectar la radio e intentar captar una estación, ajustando P1 y CV.
Q1, Q2 - BC558 - transistores NPN de uso general
Q3 - BD136 - transistores PNP de media potencia
D1 - 1N34 - diodo de germanio
FTE - 4 ó 8 ohms - altavoz pequeño
S1 - Interruptor simple
B1 - 6 V - 4 pilas pequeñas
L1 - Bobina - ver el texto
CV - capacitor variable
P1 -10 k ohms - potenciómetro
P2 - 47 k ohms - potenciómetro
R1, R3 - 2M2 ohms - resistores - rojo, rojo, verde
R2 - 47ohms - resistor - amarillo, violeta, negro
C1, C2 - 100 nF -capacitores cerámicos
C3 - 100 uF - capacitor electrolítico para 6 V o más
Varios:
Puente de terminales, soporte de pilas, hilos, soldadura, etc.
