Describimos una fuente simétrica ajustable de 0 a 12 V capaz de suministrar una corriente máxima de 1 A. La fuente es ideal para alimentar proyectos con amplificadores operacionales.

  El circuito presentado utiliza transistores en la regulación de la tensión de salida y un potenciómetro doble para variar la tensión de salida al mismo tiempo en las dos líneas, positiva y negativa.

   Los componentes usados son comunes y el montaje no presenta mayores dificultades.

   En la figura 1 tenemos el diagrama completo de la fuente.

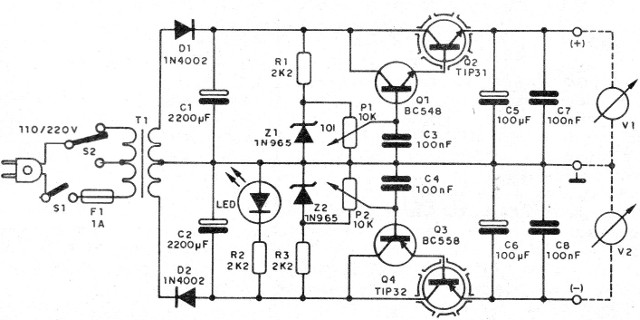

   Figura 1 - Diagrama completo de la fuente
   Figura 1 - Diagrama completo de la fuente





El montaje se puede realizar en una placa de circuito impreso con el patrón mostrado en la figura 2.

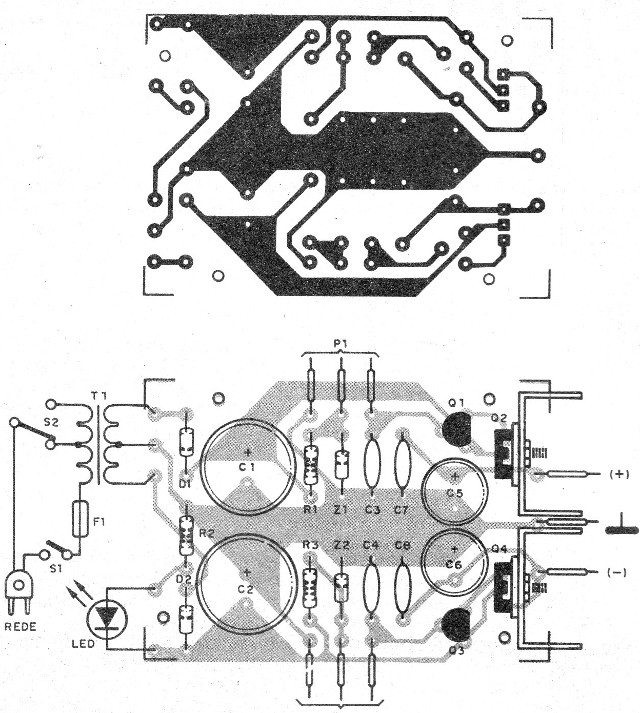

   Figura 2 - Placa de circuito impreso para el montaje
   Figura 2 - Placa de circuito impreso para el montaje





Los transistores de potencia deben estar dotados de radiadores de calor y el transformador es de 15 + 15 V de secundario con corriente de 1 A.

   En el montaje, observe la posición de los transistores y la polaridad de los diodos zener y los capacitores electrolíticos.

   Los capacitores electrolíticos son para 25 V y los resistores de 1/8 W con cualquier tolerancia.

   El potenciómetro es doble y puede incorporar la llave que enciende y apaga la alimentación.

  Los voltímetros en la salida pueden ser del tipo antiguo de fero móvil, pero estos componentes son difíciles de obtener actualmente.

  Lo que se puede hacer para monitorear la tensión de salida es usar un multímetro y calibrar los potenciómetros de ajuste.

  Para la conexión del circuito externo se puede utilizar un cable con garras de colores diferentes o aún bornes.



Q1- BC548 - transistores NPN de uso general

Q2 - TIP31 - transistores NPN de potencia

Q3 - BC558 - transistores PNP de uso general

Q4 - TIP32 - transistores PNP de potencia

D1, D2 -1N4002 o equivalente - diodos de uso general

Z1, Z2 - 12 V x 400 mW - diodos zener

C1, C2 - 2 200 uF x 25 V - capacitores electrolíticos

C3, C4, C7, C8 - 100 nF - capacitores de poliéster o cerámicos

C5, C6 - 100 uF x 25 V - capacitores electrolíticos

R1, R2, R3 - 8k2 ohms - resistores - gris, rojo, rojo

P1, P2 - 10 k - potenciómetros lineales o dobles

T1 - transformador - ver texto

S1, S2 - Llave de 1 polo x 2 posiciones

F1 - 1 A - fusible

LED1 - LED rojo común

V1, V2 - Voltímetros

Varios:

Placa de circuito impreso, radiadores de calor, cable de fuerza, caja para montaje, hilos, soldadura.
