Este es un simple experimento que sirve para demostrar lo que es la reactancia inductiva y cómo se altera con la utilización de núcleos ferrosos en una bobina.
La inductancia de una bobina depende no sólo de las características de su bobinado, sino también de la presencia de núcleos de materiales ferrosos.
Así, la reactancia en un circuito de corriente alterna también depende de la presencia de estos materiales que alteran la inductancia.
Podemos demostrar esto en la práctica con un experimento simple que describimos a continuación.

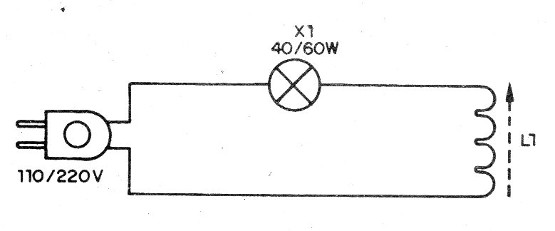

Utilizamos para este propósito una lámpara incandescente común de 40 a 60 W en serie con una bobina, con el circuito mostrado en la figura 1.
La bobina consiste en el devanado primario de un pequeño transformador de alimentación con secundario de 6 a 12 V y corriente de 500 a 800 mA, del cual hayamos retirado el núcleo.
No debemos utilizar otro tipo de lámpara en este experimento.

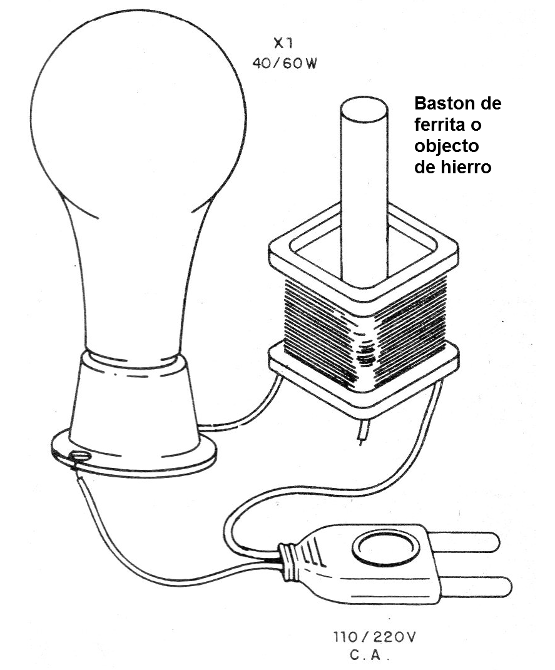

Su montaje se muestra en la figura 2.
Cuando conectamos el circuito, la lámpara se enciende con un cierto brillo, dado por la división de tensión entre ella y la bobina.
Cuando introducimos en la bobina un pequeño bastón de ferrita, su inductancia aumenta y con ello la corriente en el circuito disminuye.
El resultado es una disminución del brillo de la lámpara debido al aumento de la reactancia de la bobina.
Intente introducir diversos materiales para verificar el efecto y explique lo que ocurre con cada uno.
Si la bobina tiende a calentar durante el experimento, disminuya la potencia de la lámpara utilizada, por ejemplo, pase a 25 W o incluso a 15 W.
El circuito funciona tanto en 110 V como 220 V, según la tensión de la lámpara utilizada.
X1 - lámpara de 40 a 60 W- ver texto
L1- Bobina - ver el texto
Varios:
Cable de fuerza, bastón de ferrita, zócalo para la lámpara, soldadura, etc.
