Esta pequeña fuente de 3 tensiones seleccionables por una llave, puede suministrar cadenas hasta 1 A. Es de gran utilidad en la bancada como un eliminador de pilas eficiente.
Describimos el montaje de una simple fuente de 3 tensiones para corrientes hasta 1 A, con excelente regulación, protección contra cortos y utilizando componentes comunes.
El circuito se basa en el 7806 y en dos zener que suman sus tensiones a la salida de 6 V para obtener 9 V y 12 V.
El circuito es muy simple de montar y si se utilizan transformadores de menor corriente, todavía funcionará, pero con la corriente máxima determinada por el transformador.

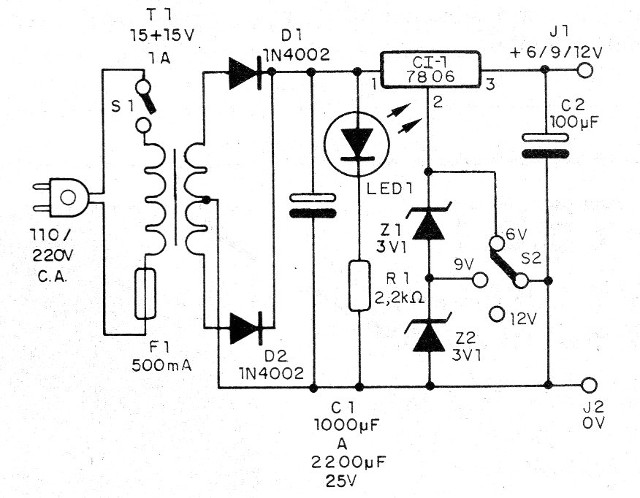

En la figura 1 tenemos el diagrama completo de esta fuente.

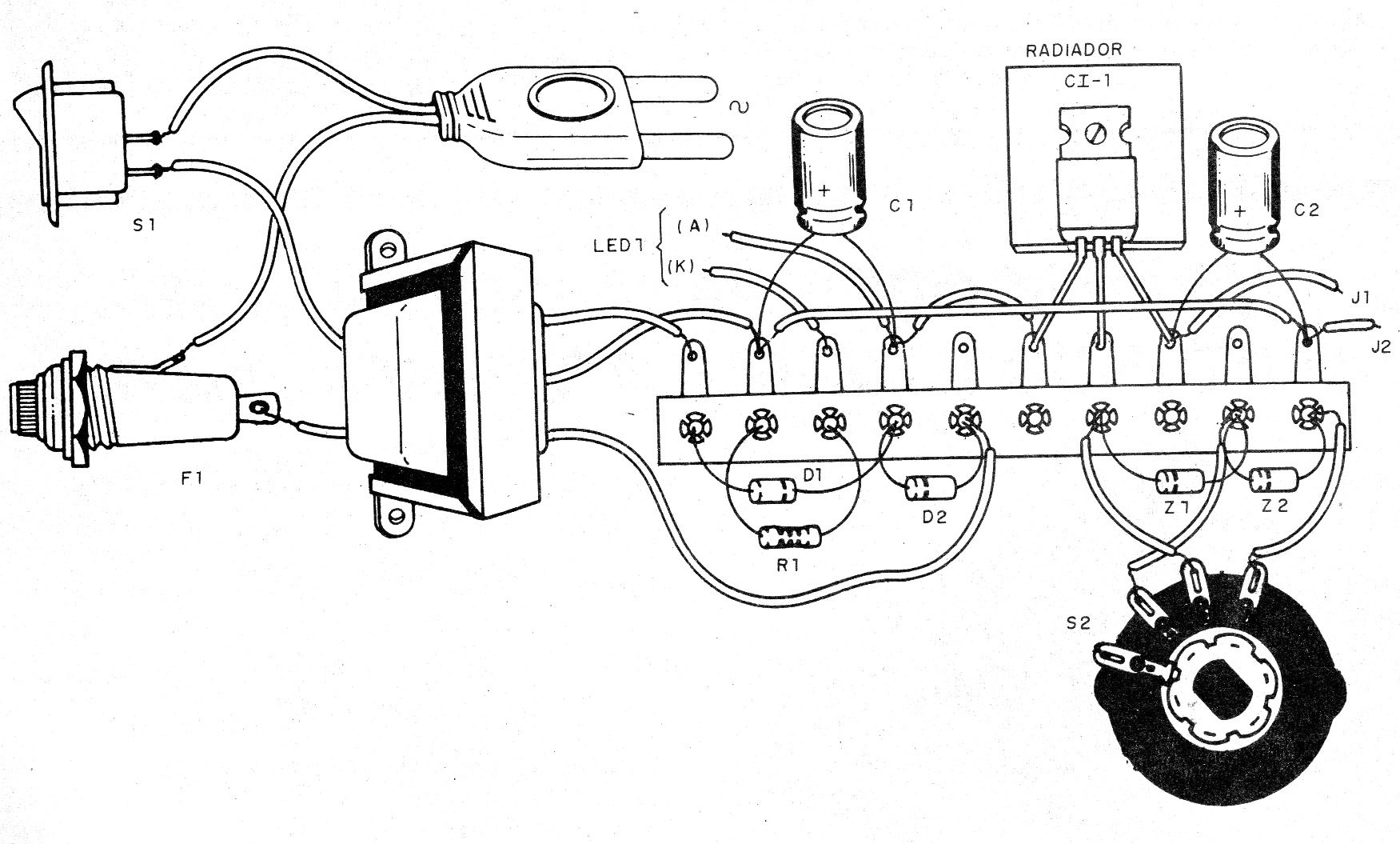

El montaje utilizando un puente de terminales se muestra en la figura 2.
La llave rotativa de 1 polo x 3 posiciones se puede encontrar en antiguos radios valvulados y otros aparatos, pero en su defecto podemos utilizar interruptores simples que ponen en corto los zeners.
En el montaje, observe la posición del circuito integrado que debe tener un disipador de calor.
La polaridad de los diodos, del LED y de los zeners también debe ser observada.
El resistor es de 1/8 W con cualquier tolerancia y los condensadores electrolíticos son para 25 V o más de tensión de trabajo.
El transformador tiene un secundario de 12 + 12 V con 1 A y primario de acuerdo con la red de energía.
Los bornes rojo y negro o incluso los hilos con las garras se pueden utilizar en la salida de la fuente.
CI-1 - 7806 - circuito integrado
D1, D2 - 1N4002 o equivalente - diodos de silicio
Z1, Z2 - 3V1 - diodos zener de 400 mW
LED - LED común de cualquier color
T1 - Transformador - ver texto
F1 - 1 A - fusible
S1 - Interruptor simple
S2 - Llave de 1 polo x 3 posiciones
R1 - 2k2 ohms - resistor - rojo, rojo, rojo
C1 - 1 000 a 2 200 uF - capacitor electrolítico
C2 - 100 uF - capacitor electrolítico
J1, J2 - Bornes o garras - ver texto
Varios:
Puente de terminales, cable de fuerza, caja para montaje, soporte para fusible, hilos, soldadura, disipador para el integrado, hilos, soldadura, etc.
