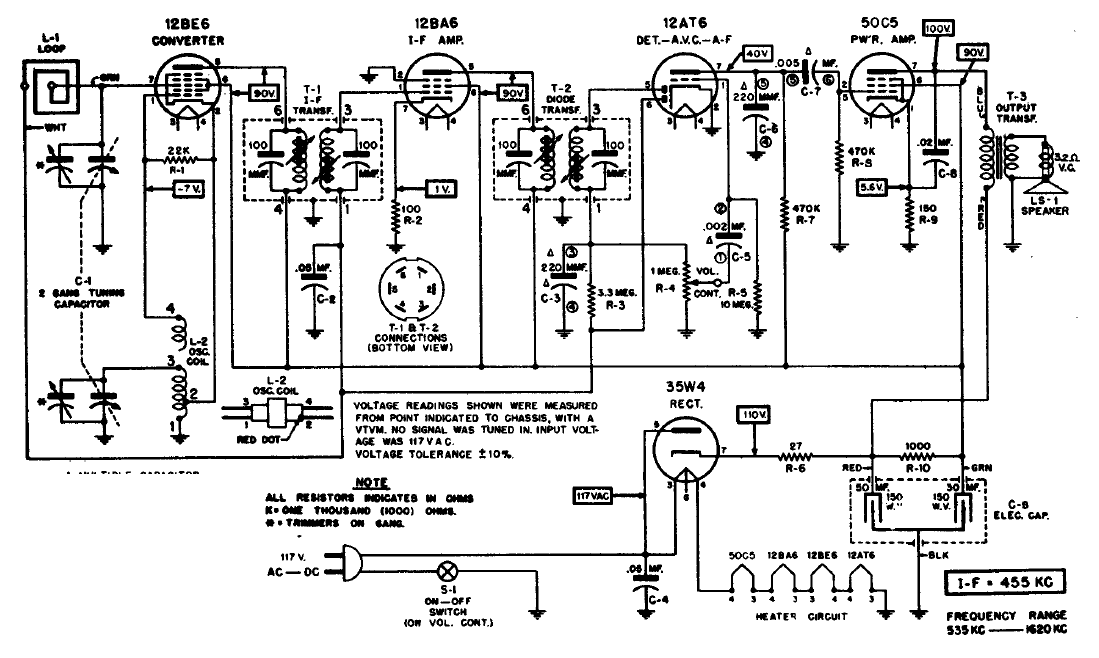

Radio Motorola Modelo 59R11 de 1950 (V769S)

Esta radio AC DC de 5 válvulas tiene una configuración común, con FI de 455 kHz. Los filamentos de las válvulas se conectan en serie.

| Clique na imagem para ampliar |
