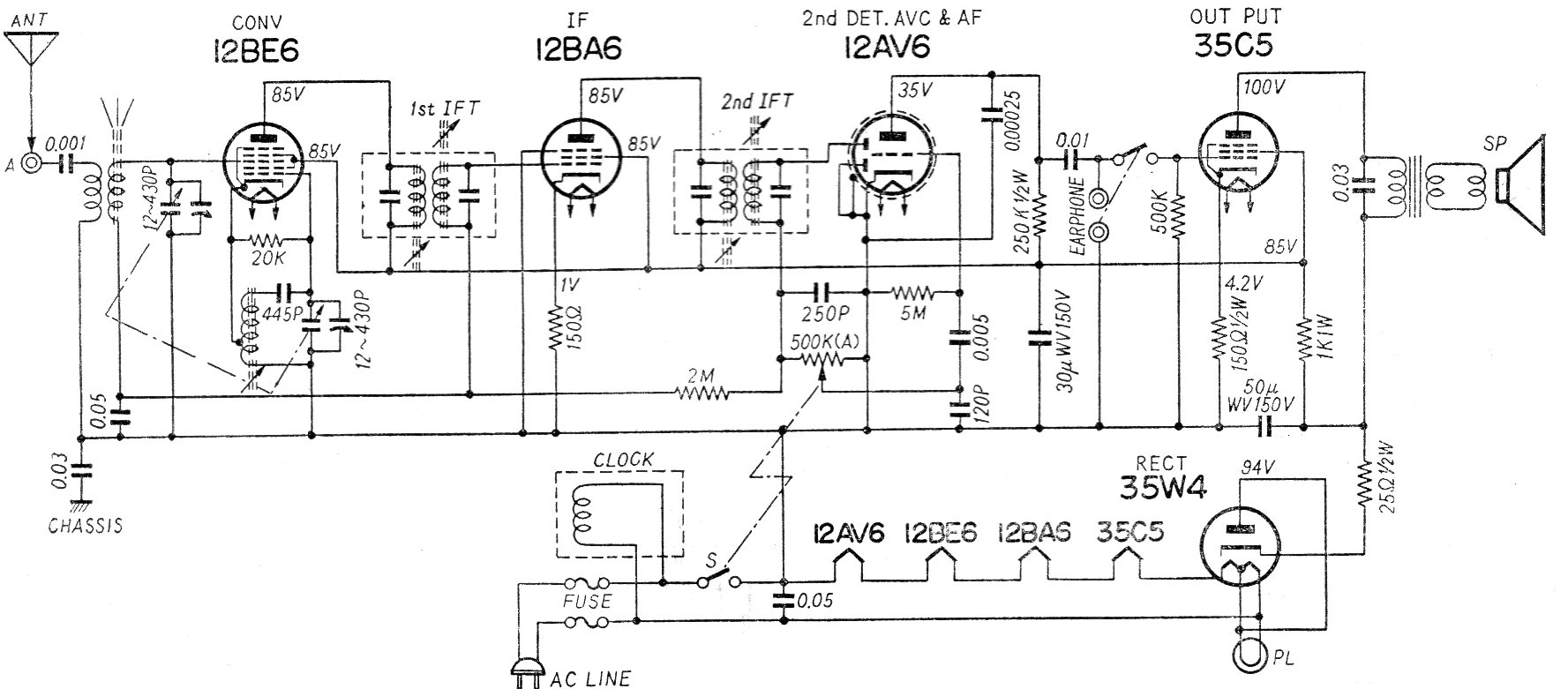

Esta es una configuración muy conocida de radio AM valvulado de los años 60. El circuito es de una documentación japonesa de la época y como en aquel país la red era de 100 V en la época la válvula de salida era la 35C5. En los países con 110 V o 117 V esta válvula pasó a ser la 50C5 como en las versiones de la misma época en nuestro país.
| Clique na imagem para ampliar |
