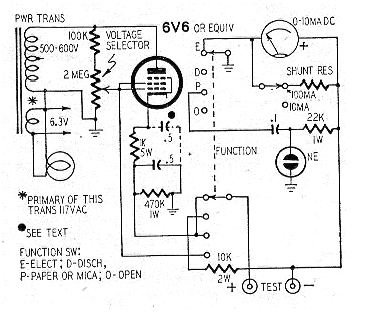

Descubierto en una publicación de 1954, este circuito de pruebas de capacitores, detectando fugas y otros problemas. Evidentemente, la prueba sirve para capacitores que pueden soportar las tensiones elevadas aplicadas, ya que se trata de circuito valvulado alimentado por una tensión que puede ser ajustada hasta 600 V.
Los componentes críticos además de la válvula son el transformador y el galvanómetro indicador de 10 mA . Una solución consiste en utilizar un multímetro analógico común para esta función.
Prueba de Capacitores
