El circuito presentado es intercalado entre la antena externa y la entrada de un receptor de ondas cortas, amplificando las señales que se desea sintonizar y también haciendo una preselección que mejora la calidad de recepción.

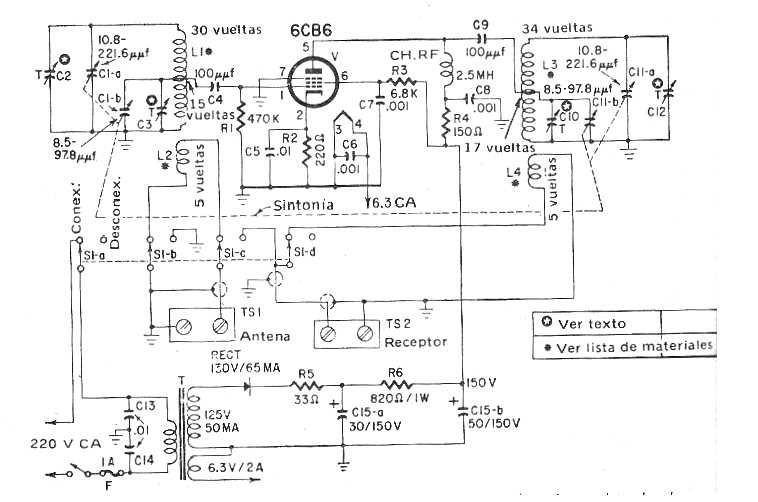

El circuito fue obtenido de una documentación de 1972 y utiliza una válvula sólo. En el diagrama ya está incluida la fuente de alimentación.
Son componentes críticos en este proyecto, además de las válvulas, el transformador de alimentación y las bobinas que se enrollan en forma de 2 cm de diámetro según el número de espiras indicados en el propio diagrama. Con estas bobinas el circuito operará entre 3,5 MHz y 30 MHz.
El capacitor variable puede ser obtenido de un receptor de radio antiguo siendo utilizado el tipo de dos secciones.
