Este receptor sensible de ondas cortas, con sólo dos válvulas fue obtenido de una publicación argentina de 1966. La bobina determina el rango de frecuencias sintonizadas.
Para el rango de 3 a 7 MHz, por ejemplo, enrolle 30 + 30 espiras de hilo 28 en un tubo de cartón o PVC de 2 cm de diámetro. El transformador tiene un secundario de 220 V x 20 mA, pudiendo eventualmente ser utilizado un auto-transformador.
La antena, para una mejor recepción debe ser externa y larga con 5 metros de 40 metros de largo. El auricular es de alta impedancia, dando preferencia a un transductor cerámico. Los condensadores más pequeños son todos cercos y resistores de ½ W.

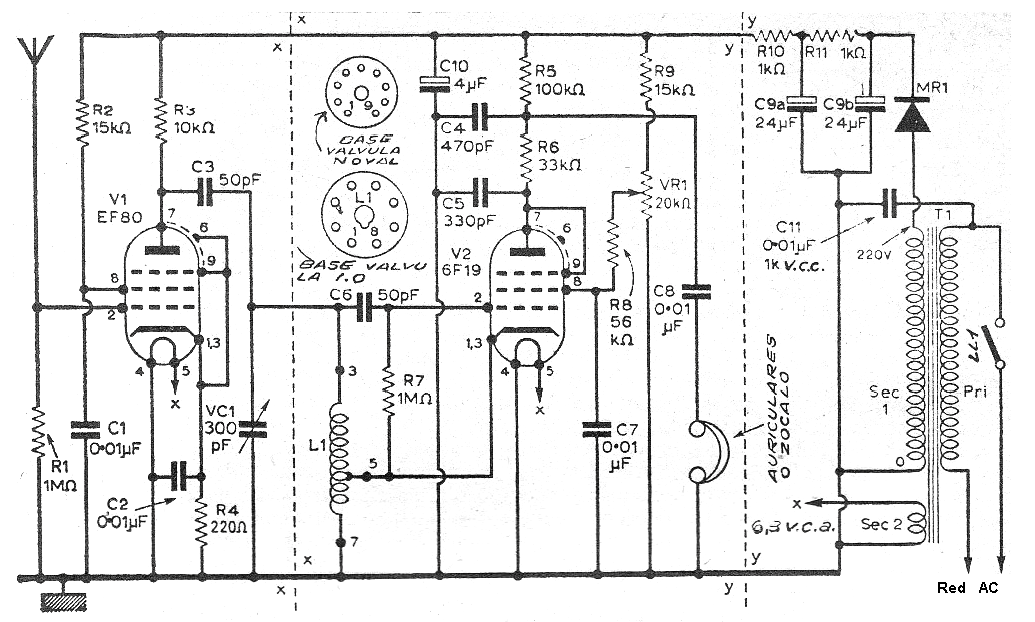

Receptor Regenerativo de Onda Corta | Haga click en la imagen para ampliar |
