Este circuito fue obtenido de un documento de la década de los 60 y consiste en un generador de señales de audio comercial utilizando 4 válvulas.
Dos son dobles y una es rectificadora, formando parte de la fuente de alimentación. El circuito genera señales en tres bandas con un límite máximo de 100 kHz.
La salida es hecha por un transformador de baja impedancia. Las señales son senoidales y el transformador de la fuente proporciona entre 125 y 175 de secundario con 50 a 80 mA típicamente.
Los componentes críticos del diseño además de las válvulas son los transformadores.

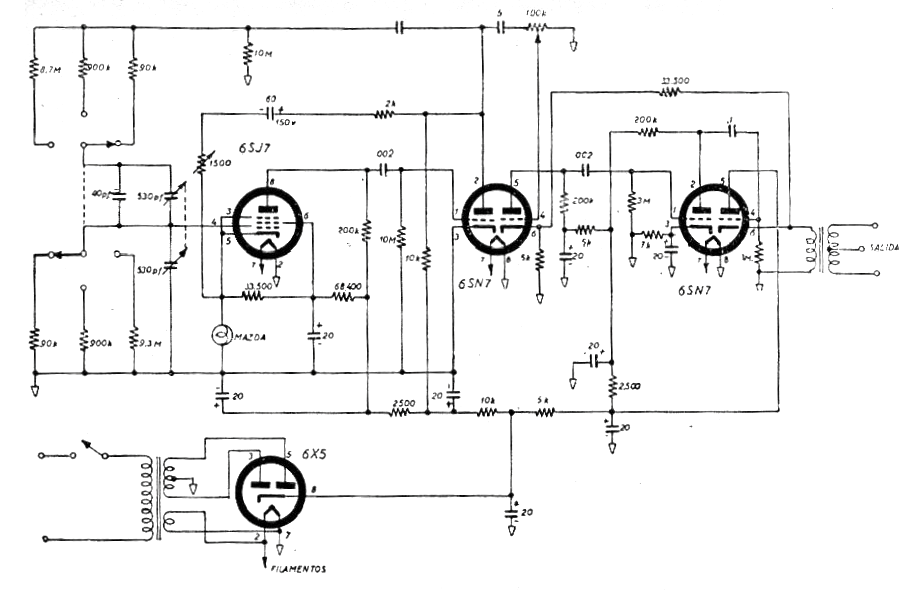

Generador de audio valvulado | Haga click en la imagen para ampliar |
