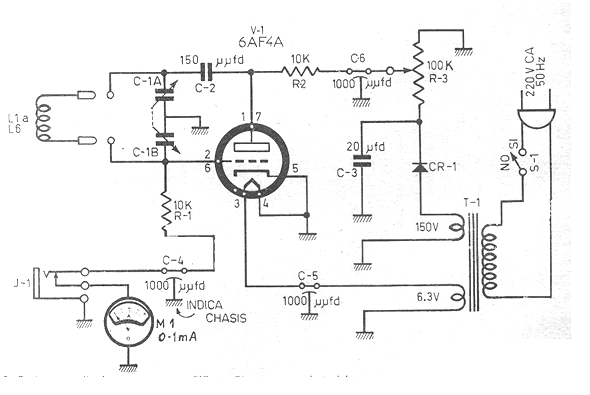

Con el circuito presentado es posible verificar el funcionamiento de oscilador, determinar la frecuencia de resonancia de circuitos LC y mucho más. El diagrama se obtuvo de una documentación de 1972 y utiliza una sola válvula.



El principio de funcionamiento está en la variación que la corriente de rejilla de un circuito oscilador sufre cuando la frecuencia de resonancia es alcanzada, disminuyendo bruscamente. El nombre grid-dip (buceo de rejilla) viene justamente de ese hecho.

En el montaje, el componente crítico, además de la válvula es el transformador. Las bobinas, enrolladas en tubos de cartón o plástico con espiras que varían entre 10 y 100 espiras cubrirán el rango de 1 MHz a 30 MHz típicamente. El capacitor variable es del tipo de dos secciones que se encuentran en los receptores valvulados antiguos.







Grid Dip Meter
Grid Dip Meter
