Es un tradicional transmisor para las bandas de radioaficionados de 3,5 y 7 MHz, indicado en la época para principiantes que deseaban montar su primer equipo. A pesar de la potencia, con una buena antena era posible hacer transmisiones a distancias de cientos de kilómetros o incluso miles de kilómetros.

El proyecto fue obtenido de una publicación extranjera de los años 60 y se basa en la válvula 6V6GT.

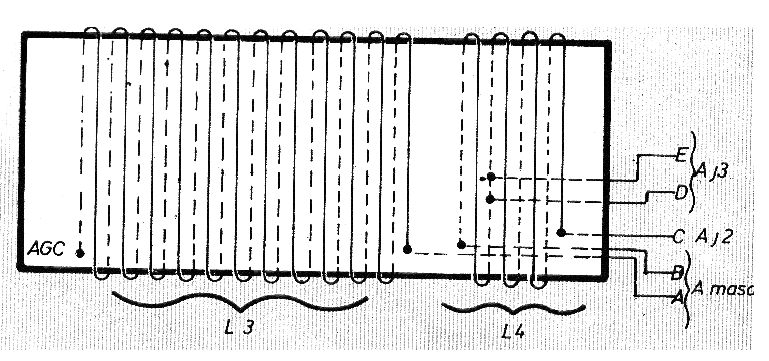

Además de las válvulas el transformador es el otro componente crítico, mientras que las bobinas son de construcción casera, cuyos detalles se dan en la figura 2.



El transformador debe tener un secundario de 480 V (240 + 240 V) con 40 mA más devanado de 5 V x 2 A y 6,3 V x 1 A.



Los componentes utilizados en este transmisor son:

V1 - 6V6GT

V2 - 5U4G

C1 - trimmer 7-35 pF

C2 - 100 pF x 500 V - cerámico

C3 - 22 nF x 500 V - cerámico

C4 - 47 nF x 1600 V - cerámico

C5, C7, C8 - 4,7 nF x 500 V - cerámico

C6 - variable

C9, C10 - 20 + 20 uF x 450 V - electrolítico

F1 - 1 A

R1 - 82 k x 1/8 W

P1 - 28 V x 40 mA

L1, L2 - 2,5 mH

L3, L4 - ver figura 2

L5 - 8,5 H - primario de transformador de alimentación pequeño

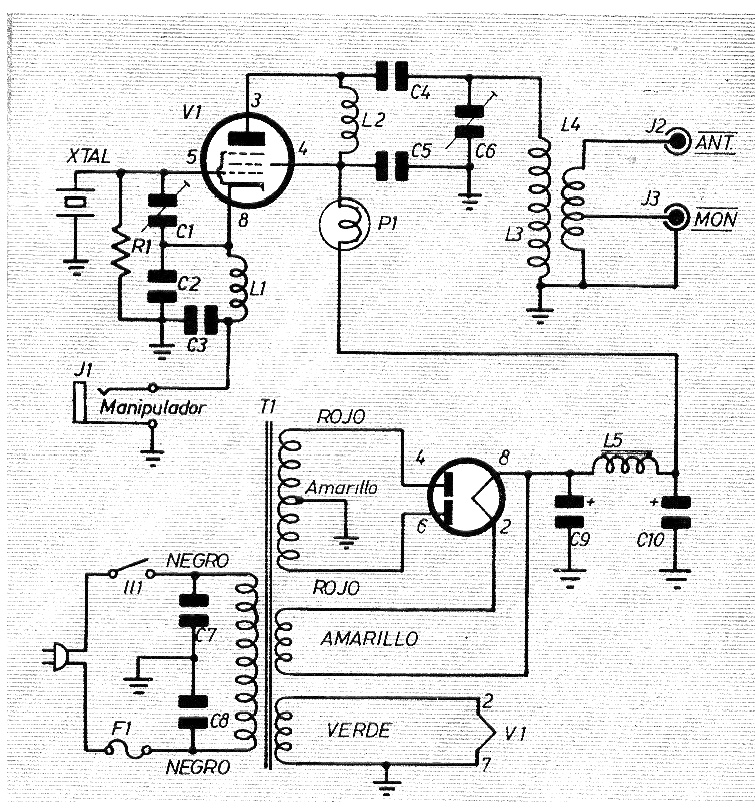

En la figura 1 el diagrama del transmisor.



Transmisor de 10W a 40 y 80 metros
Transmisor de 10W a 40 y 80 metros | Haga click en la imagen para ampliar |







Transmisor de 10W a 40 y 80 metros
Transmisor de 10W a 40 y 80 metros | Haga click en la imagen para ampliar |
