Describimos una configuración tradicional de un oscilador a cristal con una válvula pentodo. La frecuencia es dada por el cristal que puede llegar a 50 MHz típicamente.
La bobina debe ser dimensionada de acuerdo con la frecuencia generada y la alimentación del circuito se realiza con una tensión de 400 V en la unión de la bobina con la resistencia de 39 k.
Los capacitores deben tener tensiones de trabajo compatibles con las encontradas en el circuito. La salida es hecha por el condensador de 47 pF o 50 pF de cerámica.

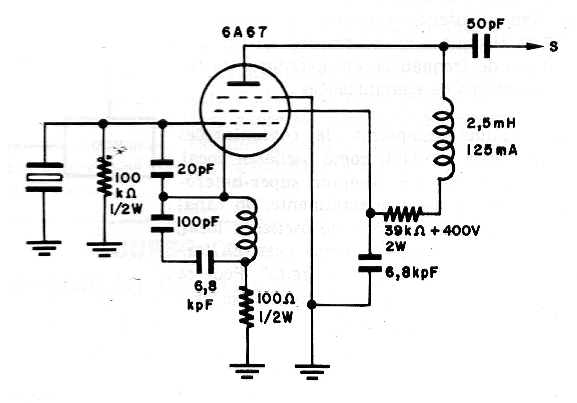

En la figura 1 tenemos el diagrama completo del oscilador.
