Con este circuito es posible utilizar un multímetro analógico de bajo costo, con baja sensibilidad de 1 000 ohms por volt a 20 000 ohms por voltio con multímetro a válvula (VAV), de altísima impedancia de entrada, con alta sensibilidad.
Encontramos este proyecto en una publicación de 1969 y los elementos críticos son la válvula doble y el transformador.
El diseño consiste simplemente en una etapa de amplificación de DC con alta impedancia de entrada y baja impedancia de salida usando una válvula 6SN7.
El circuito cuenta con chascas de 0 a 4 V, 0 a 40 V y 0 a 400 V, siendo todavía bastante actual en relación al desempeño.
Los componentes no indicados en el diagrama tienen los siguientes valores:
R1 - 1 M ohm
R2 - 3,3 M ohms
R3 - 9,1 M ohms
R4 - 0,91 M ohms
R5 - 0,1 M ohms
R6, R8 - 10 k ohms x 10 W
R7 - Potenciómetro de 4k7
R9 - 600 ohms
R10 - 10 M ohms
R11 - 100 ohms x 5 W
C1 - 470 pF - cerámico
C2, C3 - 10 nF a 47 nF - cerámico
C4 - 10 - 10 uF - 200 V - electrolítico
D1 - 1N4004
T1 - 125 V x 15 mA + 6,3 V x 600 mA
Recordemos que R3, R4 y R5 deben ser resistores de precisión y los resistores con la potencia no indicada son de ½ W.

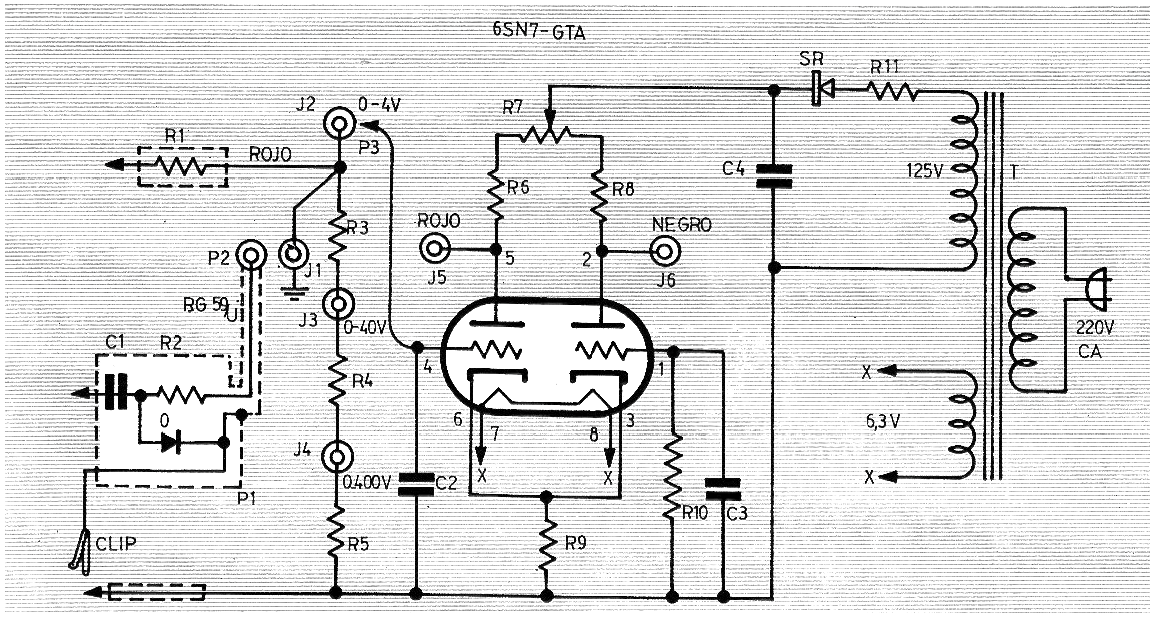

En la figura 1 el diagrama completo del adaptador.
