El circuito presentado fue encontrado en una publicación de la década de los 70, caracterizándose por utilizar una línea de retardo mecánica. Esta línea se puede fabricar con un largo resorte.
La línea de retardo consiste en un resorte que tiene una bobina excitadora que la hace vibrar con la señal de audio. En el otro extremo hay un captador magnético que actúa como transductor enviando la señal a un amplificador de audio.
El amplificador de audio de baja potencia tiene en la salida una válvula 50L6 que proporciona algunos vatios a un pequeño altavoz.
Los filamentos de las válvulas se conectan en serie y directamente a la red de energía, y este diseño no necesita transformador de alimentación.
El transformador de salida es del tipo con 2 a 5 k de primario, adaptándose a la alta impedancia de la válvula.

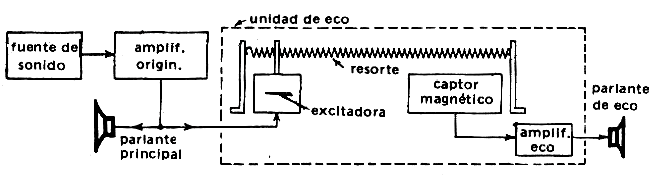

En la figura 1 tenemos el diagrama de bloques del aparato.

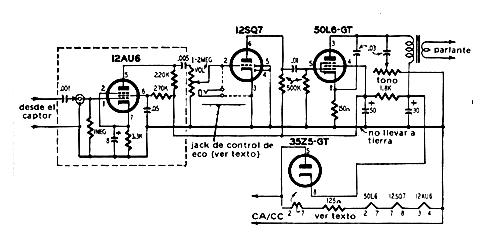

En la figura 2 tenemos el diagrama completo de la línea de retardo mecánico para la producción de eco.
