Describimos un amplificador de alta fidelidad con salida en pull-pull de 15 W de potencia utilizando las válvulas EL84 o 6BQ5. El circuito alimenta una carga de 16 ohms, de acuerdo con el transformador de salida sugerido.
Para una versión estéreo se deben utilizar dos amplificadores con una fuente única que debe suministrar 320 V con corriente de al menos 300 mA.
Los componentes del circuito deben tener tensiones de trabajo de acuerdo con su función en el circuito.
El transformador es del tipo ultra-lineal con potencia de acuerdo con el amplificador e impedancia de acuerdo con las características de las válvulas usadas.

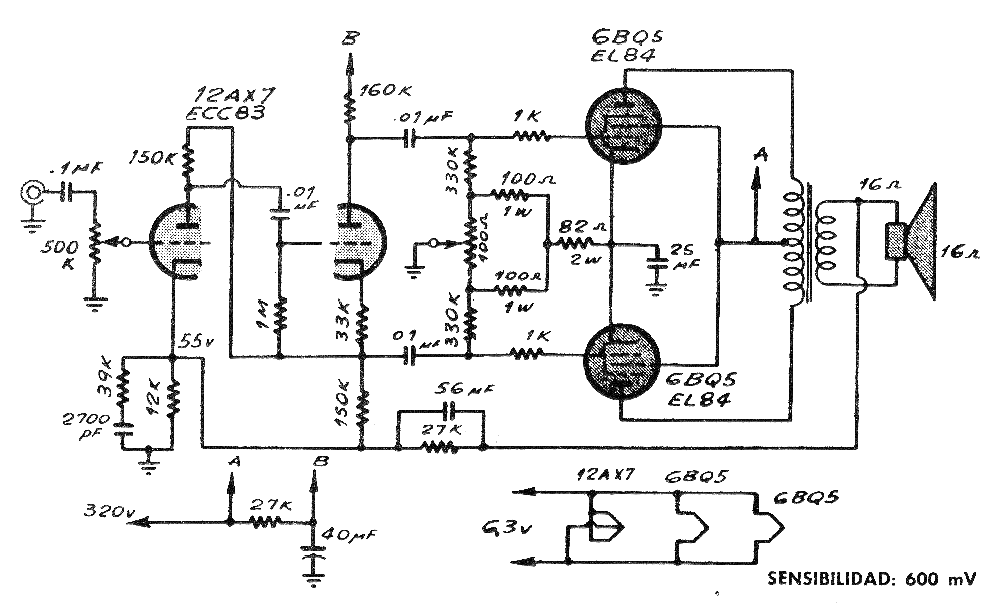

En la figura 1 mostramos el diagrama completo de este amplificador.
