Presentamos un típico amplificador estéreo valvulado de alta fidelidad usando válvulas en push pull y suministrando 20 W de salida. El transformador debe proporcionar una tensión del orden de 150 a 180 V x 200 mA y la rectificación ya estaba hecha por diodos semiconductores.
Los componentes críticos, además de las válvulas, son los transformadores ultra-lineales para las válvulas indicadas. Estos transformadores se fabrican con chapas especiales que apuntan a obtener una mejor reproducción de los agudos, reduciendo las corrientes de turbulencia.
Observe las tensiones de trabajo de los condensadores, y también un diseño de chasis apropiado, que evite la captación de zumbidos.

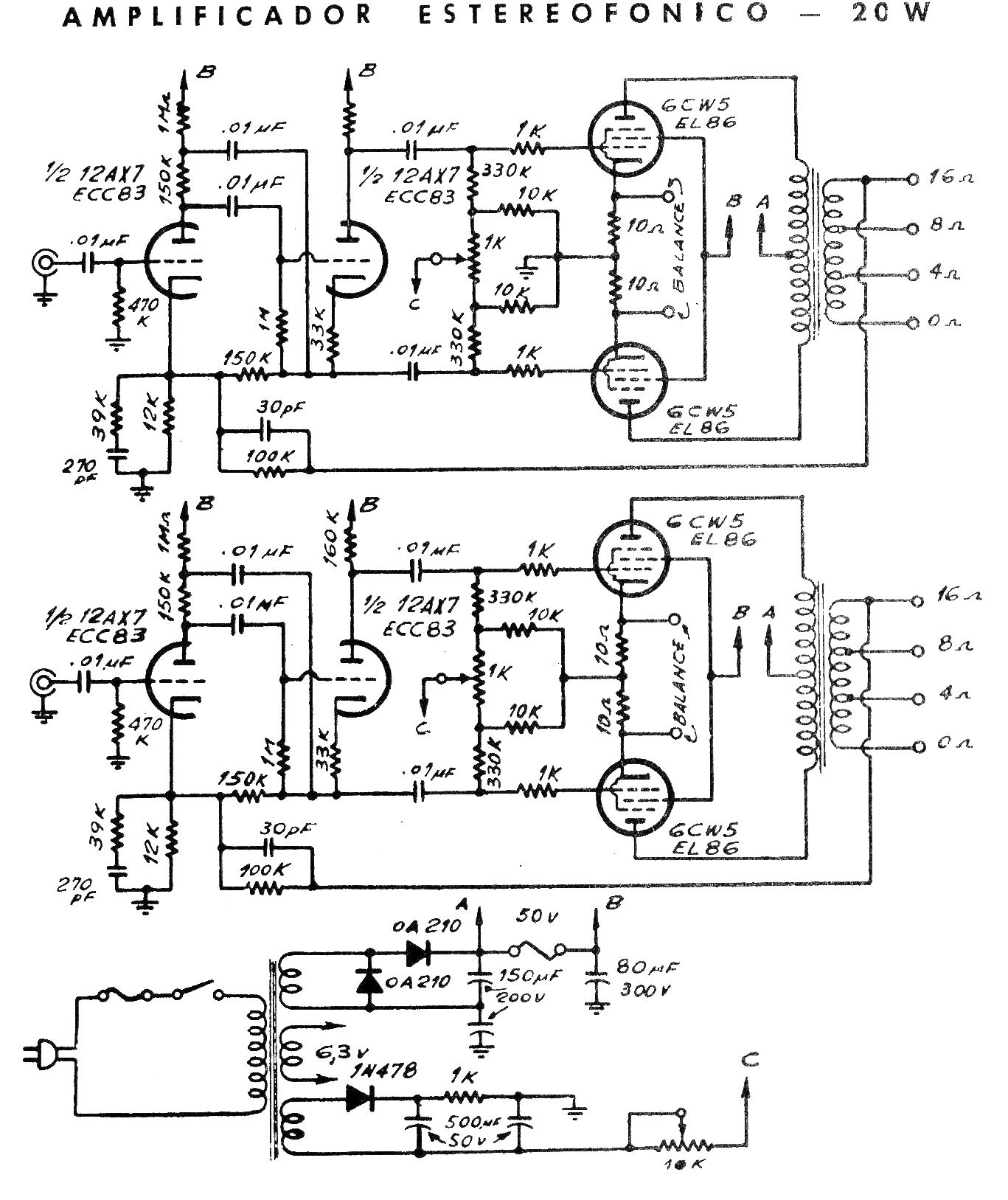

En la figura 1 tenemos el diagrama completo del amplificador, cuya configuración era muy encontrada en equipos comerciales de la época (década de 50 y 60);
