Defectos comunes
Los equipos antiguos, del tipo que utiliza válvulas como radios, amplificadores e incluso televisores tienen un gran valor comercial entre los coleccionistas, si funcionan perfectamente. Si el lector tiene acceso a ese tipo de equipo, es un coleccionista o aún tiene una tienda de antigüedades es interesante saber cómo reparar tales aparatos. Como la tecnología de válvulas no es denominada por los lectores más nuevos, damos algunos consejos de los principales defectos que pueden ocurrir con esos aparatos y cómo proceder para su reparación.
Si el lector visita una tienda de antigüedades se asustará con el precio solicitado por una radio antigua tipo "capilla de los años 30, funcionando y en buen estado. El lector se dará cuenta de que está perdiendo un buen dinero si tiene uno de esos radios antiguos en su chatarra, pidiendo una reparación o recuperación. Las radios a válvulas son superadas y no se fabrican más, sin embargo, su valor histórico es todavía muy grande, principalmente entre los coleccionistas y amantes de antigüedades.
Una radio antigua con la apariencia impecable y en funcionamiento tiene un gran valor económico. El tipo que se muestra en la figura siguiente es un ejemplo de una radio "recuperada" en excelente estado de conservación y ciertamente con el funcionamiento original restablecido.

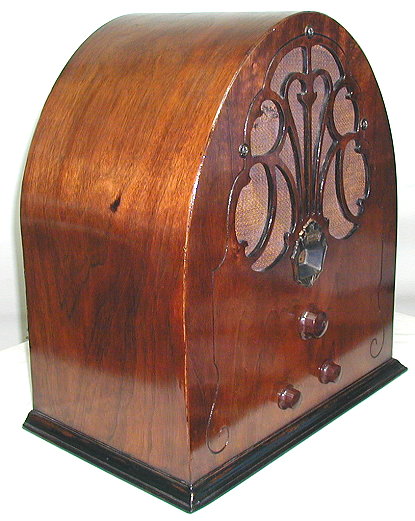

Radio antiguo modelo "capilla", por su formato.
Si el lector conoce un poco de electrónica, teniendo las herramientas básicas, la reparación de radios valvulares y otros equipos, puede ser realizada con cierta facilidad. A continuación se sigue una tabla de defectos, causas y verificaciones que puede ser de gran utilidad para los lectores que desean recuperar un aparato que no funciona.
En la siguiente figura se encuentra una galería de historias de radios de Philco, en http://www.philcoradio.com/gallery/index.htm ¡Sensacional para quienes gustan de radios antiguos!
a) No funciona
1. Defecto: no encienden las válvulas
Comprobar: tensiones de alimentación
Causa probable:
Válvulas quemadas
Resistencia en serie con los filamentos abiertos
Lámpara piloto quemada
Interruptor general defectuoso
Cable de alimentación interrumpido
Transformador de fuerza quemado
2. Defecto: se enciende, pero no funciona
Comprobar: falta de alta tensión en los circuitos de placa (anodo)
Causas:
Resistencia de placa de la válvula rectificadora abierta
Válvula rectificadora quemada
3. Defecto: El paso de potencia no funciona
Comprobar: a) tensión de placa
Causas:
Capacitores de placa a corto
Transformador de salida abierto
Cortocircuitos
b) Tensión de rejilla
Causas:
Resistencias de cátodo abiertas
Capacitores de desacoplamiento en corto
Interrupción de la bobina del altavoz
Válvula en corto
4. Defecto: No funciona la etapa preamplificadora
Comprobar: a) Falta de tensión de placa
Causas:
Resistencia de carga abierta
b) falta de tensión en la rejilla de blindaje
Causas:
Resistencia de alimentación abierta
Capacitor de desacoplamiento abierto
c) no hay señal de rejilla
Causas:
Capacitor de acoplamiento en corto
Rejilla de blindaje en corto
Resistencia de rejilla con problemas
Válvula quemada
Potenciómetro en corto
Capacitor de acoplamiento abierto
Capacitor de placa en corto
5. Defecto: No funciona desde el detector (radio)
Comprobación: transformador de FI
Causas:
Transformador de FI abierto o en corto
Capacitor de FI en corto
Capacitor de acoplamiento abierto
Resistor de cátodo abierto
6. Defecto: Etapa amplificadora de FI inoperante
Comprobar: a) Falta de tensión de placa
Causas:
Trimmer de las FI en corto
Capacitor de filtro de FI en corto
Capacitor de acoplamiento abierto
Resistor de cátodo abierto
b) Falta de tensión en la válvula supresora
Causas:
Resistencia de alimentación abierta
Capacitor de desacoplamiento en corto
c) No hay respuesta en la cuadrícula
Causas:
Transformador de FI en corto
Resistor de cátodo abierto
Rejilla en corto con el chasis
7. Defecto: Paso conversor inoperativo
Comprobar:
a) Falta de tensión de placa
Causas:
Trimmer de FI en corto
Transformador de FI abierto
b) Falta de tensión en la supresión
Resistor de alimentación abierta
Capacitor de desacoplamiento en corto
c) Tensión de cátodo modificado
Resistor de cátodo abierto
Rejilla en corto
Capacitor variable en corto
8. Defecto: No Oscila
Comprobar: a) Bobina osciladora
Causas:
Invertida
Abierta
b) Falta de tensión de placa
Causas:
Resistor de alimentación abierta
c) Tensiones alteradas o sin alteración
Causas:
Capacitor padder abierto
Llave de onda con mal contacto
Bobina abierta
Resistor de escape abierto
Variable en corto
9. Defecto: Poca sensibilidad en AM
Comprobar: a) tensiones incorrectas
Causas:
Válvulas débiles
Resistores con valores modificados
b) las tensiones correctas
Causas:
Capacitores de acoplamiento con fugas
Control de volumen malo
Transformador de salida con problemas
Capacitores de acoplamiento abiertos
Polarización modificada
10. Defecto: Poco amplificación de las etapas de FI
Comprobar: a) Válvulas de FI
Causas:
Válvula débil
b) Tensiones de polarización
Causas:
Resistores con valores modificados
Tensiones de placa bajas
Transformador de FI con fugas
Ajuste incorrecto de las bobinas de FI
Pérdidas de rejilla
Oscilaciones parásitos (inestabilidades)
c) Tensiones de rejilla bajas (modificadas)
Causas:
Resistores de polarización alterados
11. Defecto: Poca sensibilidad en la etapa convertidor
Comprobar: a) válvulas y tensiones
Causas:
Válvulas débiles
FUNCIONAMIENTO ANORMAL
1. Defecto: pitos, oscilación
Causas:
FI mal ajustada
Valor de FI incorrecto
Acoplamiento entre la antena y demás circuitos defectuosos
Filtro de FI abierto
Oscilaciones debido a componentes defectuosos o conexiones largas
2. Defecto: zumbidos
Causas:
Filtrado insuficiente
Choque de filtro en corto
Electrolíticos abiertos o alterados
Circuito de filamento sin blindaje o puesta a tierra
Retornos de red mal conectados
Capacitor de desacoplamiento abierto
Válvulas con cortos entre el cátodo y el filamento
Blindajes de cables de señal desconectados del chasis
3. Defecto: Descargas, chasquidos
Causas:
Capacitor de filtro con problemas
Aislamiento del + B con problemas
Fugas en los circuitos de alta tensión
Capacitor de placa de la mala salida
Potenciómetros malos
4. Defecto: Ruidos
Causas:
Contactos sueltos o flojos
Soldaduras frías o sueltas
Válvulas con problemas
Contactos de soportes de válvulas sucias u oxidados
Capacitor variable con suciedad entre las placas
Trimmers flojos
Cortos entre conexiones
5. Defecto: Oscilaciones
Causas:
Capacitor de desacoplamiento abierto
Soldaduras frías o sueltas
Realimentación en el circuito de CAV
Realimentación por mala colocación de los componentes
Falta de blindaje en válvulas
No conexión a tierra de blindajes
Cable de antena muy cerca de las Fis
Cable de altavoz muy largo
Filtro de FI abierto
Pino 1 de válvulas metálicas sin conexión
6. Defecto: Distorsión
Causas:
Problemas de polarización de la válvula de salida
Válvula débil
Transformador de salida con problemas
Altavoz con problemas
Tensión de alimentación baja
Válvula rectificadora débil
Tensión de filamento baja
Capacitores de acoplamiento con fugas
7. Defecto: Microfonía
Causas:
FI mal ajustada
Oscilaciones mecánicas
Capacitor variable con placas sueltas o flojas
Caucho de la variable endurecida
Bobinas flojas
Trimmers sueltos o flojos
Padder suelto o flojo
Conexiones sueltas
