Nota: Este artículo es de una publicación nuestra de 1986, sin embargo es todavía actual por las técnicas que enseña. En los artículos siguientes y en los anteriores tenemos otros artículos sobre el mismo tema.

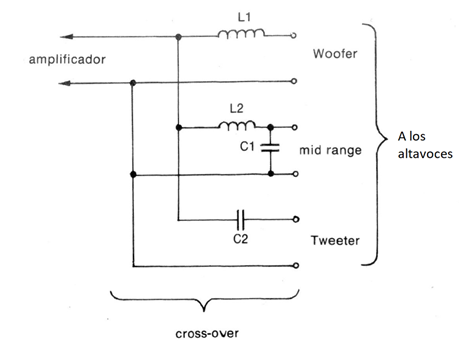

Los filtros divisores de frecuencias, como el de la figura 1, pueden ser probados con la ayuda de un generador de audio y un buen amplificador, además de resistencias de carga.

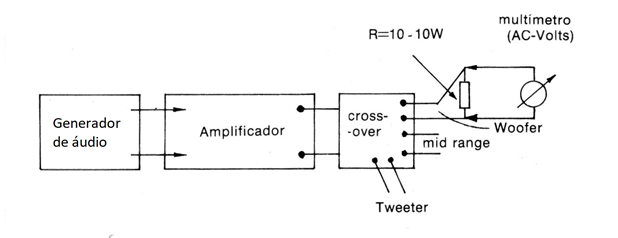

La conexión del equipo se realiza como se muestra en la figura 2.
Los resistores deben ser de hilo y la prueba debe ser hecha a bajo volumen, con una potencia entre 5 y 10 watts, para que no haya peligro de sobrecargas.
Lo que hacemos inicialmente es usar el generador en el rango de 10 a 500 Hz y verificar el punto en que la lectura del multímetro en la escala de tensiones alternas (AC Volts) cae. En este punto tenemos la frecuencia de transición de graves a medios.
Luego conectamos el mismo multímetro, en la misma escala, en la salida del mid-range y variendo el rango de 100 Hz a los 2 000 Hz. El punto en que comienza la subida de la tensión debe ser el mismo en que tuvimos la caída en la prueba anterior.
El otro punto, en el que tenemos nueva caída de tensión, es la transición de medios para agudos. (figura 3)
Pasamos luego a la salida de agudos (tweeter) y varimos el rango de 1 000 Hz a los 5 000 Hz. El punto en que comienza la subida de tensión indica el inicio del rango de agudos del crossover.
El mismo procedimiento se puede utilizar en el caso de pruebas de crossovers activos o ecualizadores.

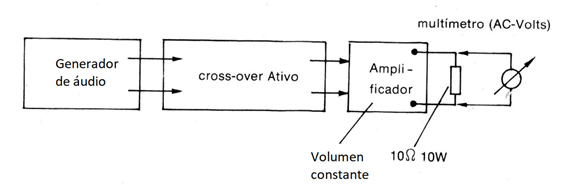

En este caso, la conexión de los diversos equipos se realiza conforme muestra la figura 4.
Ver que si en una prueba de taller un crossover no indica subida de tensión donde se espera, esto puede significar bobinas interrumpidas o capacitores abiertos.
Exceso de potencia o corto accidental pueden ser la causa de daños internos a un filtro divisor de frecuencia.
La reparación no siempre es posible, pero en general la solución es el cambio de los componentes dañados, si son los capacitores. o el devanado de las bobinas, si son ellas la causa del problema.
En los filtros en que existen potenciómetros (que son más raros) estos son tipos de hilo, que pueden sufrir problemas de sobrecarga con la interrupción de su elemento resistivo. En este caso, la única solución es el cambio del componente.

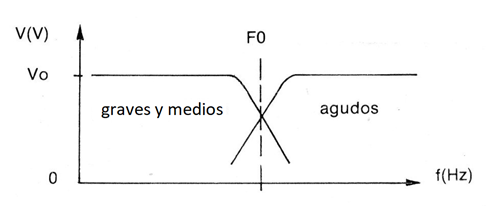

El mismo tipo de análisis también es válido para filtros de dos canales. en cuyo caso tendremos dos puntos de ascenso y un punto de transición, según la curva característica mostrada en la figura 5.
En la mayoría de las pruebas recomendamos la conexión de los altavoces, pues éstos presentan puntos de resonancia que afectan a las medidas. Por este motivo es que en los levantamientos de características siempre preferimos la utilización de resistores de hilos que son cargas que presentan una característica de impedancia constante, independiente de la frecuencia de prueba.
La excitación del amplificador usado en la prueba debe ser hecha con señal senoidal de intensidad constante. La curva de respuesta del amplificador debe ser conocida para una mejor seguridad en la interpretación de los resultados.
