Un procedimiento muy sencillo que es ampliamente utilizado por los profesionales de reparación de los equipos conectados a la red eléctrica es el lámpara de serie. Con ella, podemos no sólo detectar problemas graves en el equipo, sino también evitar daños mayores cuando alimentamos pela red eléctrica cuando en una prueba de funcionamiento. En este artículo se muestra cómo utilizar la lámpara de serie y la forma de tener en su taller.
Un problema grave que ocurre con muchos aparatos eléctricos y electrónicos de uso común es el cortocircuito. Uno o más componentes entran en curto, provocando la quema de fusibles de entrada.
Si reemplazamos el fusible fundido y conectamos lo aparato a la red eléctrica se corre el riesgo de tener un nuevo corto con la quema de fusibles. El peor de los casos se produce cuando la máquina no tiene el fusible de protección y en caso de cortocircuito, la conexión de red provoca una fuerte corriente que puede destruir los componentes e incluso poner en peligro la integridad de la instalación y el profesional que está al lado, como se muestra en la Figura 1.
Una manera importante de diagnosticar fallas en los dispositivos en que se manifiestan este problema, o incluso un exceso de consumo, es hacer que su conexión en algún tipo de equipo para limitar la corriente que circula.
Con una corriente más baja, no vamos a tener las quemaduras de fusibles, que ponga en riesgo la instalación y de la propia persona técnica y, además, podemos examinar el circuito en vivo, la detección de los problemas que puedan ser causados por los componentes individuales.
La mejor manera de hacer esta limitación es conectando el equipamiento en serie con una resistencia de valor adecuado. Una carga resistiva pura no afecta a las características de funcionamiento de la unidad, poniendo en peligro los componentes sensibles.
Resistores de alambre podrían ser utilizados para este propósito, pero hay una solución mucho más barata y fácil de conseguir y trabajar con él: una lámpara ordinaria. Conectado en serie con un equipo que limita su corriente y, además, proporciona una indicación visual en el caso de un cortocircuito, como se muestra en la Figura 2.
Si hay un cortocircuito en el equipo bajo prueba, él tendrá una resistencia muy baja y por lo tanto toda la tensión de la red aparecerá en la lámpara que luego se enciende con su brillo máximo. Si el consumo es normal, no hay corto, la corriente reducida hará que el voltaje estará dividida entre la lámpara y él aparato y con eso la lámpara se encenderá con el brillo reducido, como se muestra en la Figura 3.

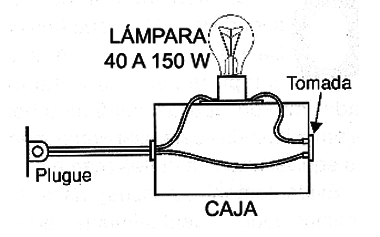

Para aplicaciones prácticas, donde el consumo de los dispositivos que se pone a prueba tienen rango de 10 W a 200 W, son indicadas lámparas que van de 40 a 150 W, como se muestra en la Figura 4.
Por lo tanto, el profesional puede tener su lámpara de serie al taller con opciones permiten elegir la mejor lámpara de acuerdo con el equipo que se está probando, es decir, el consumo. Figura 5 entonces tenemos una sugerencia circuito para este propósito.
Para probar un aparato con un consumo inferior a 50 W lámpara utilice lámpara de 40 e de70 W y por encma de 50 W de consumo usar la lámpara de 75 a 150 W.
Procedimiento para el Uso
La posesión de equipo que ha sido causa de la 'quema' con la apertura del fusible de entrada o tenga señales de que ha habido una "explosión", sustituya el fusible de entrada y conecte-lo a una salida apropiada de la lámpara de serie.
Encienda lo aparato y observe el brillo de la lámpara. Se ilumina con el brillo máximo, persisten cortos. En este caso, tenga en cuenta signos de hormigueo o si hay componentes quemados en el equipo analizado.
Si se encuentra problemas con cualquier componente, cámbielo y también para comprobar si su quema no estaba casada por un componente en cortocircuito. Por ejemplo, una resistencia o un transistor queman cuando un condensador conectado a ella está en corto.
Reemplazo de Hecho lo reemplazo de lo (s) componente (s) en problemas, encender la unidad en la lámpara serie.
Si la luz se queda en el brillo máximo, y hay hormigueo de componentes es señal de que existen cortos. Lo aparato tiene que ser revisado. Si el brillo de la lámpara es reducido, conecte la unidad directamente a la red, pero tenga en cuenta que no hay señales de componentes que presentan problemas.
Si la luz no se enciende cuando el dispositivo está conectado a prueba es una señal de que el corto podría haber causado la apertura de componentes importantes. Por ejemplo, después de la quema, un transformador puede tener su bobinado abierto. En este caso, analizar el circuito de medición de voltajes para comprobar dónde está el problema.
Importante:
Hay dispositivos que no se pueden conectar a una serie de luz pues son sensibles a tensiones más bajas que pueden recibir estas condiciones.
