¿Qué tal ser capaz de capturar comunicaciones entre aviones y torre de control, entre coches de policía o servicios públicos, o incluso barcos y navíos en la entrada de un puerto? Si vive cerca de un gran aeropuerto, o en ciudades donde la banda de VHF está bien "ocupada ›", ¿por qué no explorar esta interesante pista del espectro de las ondas electromagnéticas?
Nota: En el momento en que estamos escribiendo (2018) estas pistas todavía utilizan la modulación que se puede recoger en receptores simples, pero la tendencia para el futuro es comenzar para las soluciones digitales que no podrían ser descifradas por este receptor.
El receptor propuesto en este artículo es muy simple, ya que utiliza sólo 3 transistores y tiene sólo un punto de calibración, pero, incluso entonces, se puede recoger las señales de los aviones en vuelo a más de 100 kilómetros de distancia y los vehículos de unos pocos docenas de kilómetros si las condiciones geográficas fueran favorables.
No hay nada más interesante que escuchar las comunicaciones entre la torre de control y una aeronave que se prepara para salir o que se avecina, la información de origen, destino, temperatura, presión, local de estacionamiento, pista, etcétera.
La banda VHF (Very High Frequency), que proponemos cubrir con el pequeño receptor presentado, va de 108 MHz a 140 MHz.
En esta banda se encuentran los siguientes servicios:
- Control de vuelo
- Servicios públicos (policía, sala de emergencias, etcétera.)
- Empresas privadas
- Radio amadores
- Comunicación naval
Está claro que la propagación de las ondas de la banda de VHF, por su longitud más pequeña, está sujeta a bloqueos por grandes objetos y la curvatura de la tierra. (Figura 1)
Así, en el caso de un avión, podemos oírlo a gran distancia, cuando a gran altura, mientras que la torre en sí puede estar en condiciones difíciles de atrapar.
El receptor descrito funciona con sólo 6 V (4 pilas) y tiene un consumo de corriente muy bajo. El circuito muy simple tiene sus ventajas y también sus desventajas que necesitan ser tensionadas
El receptor es del tipo "super - regenerativo", que presenta una gran sensibilidad, pero es pobre en selectividad, es decir, en la capacidad de separar estaciones de frecuencias cercanas.
Como es un circuito muy crítico, en vista de la alta frecuencia en la que funciona, todo cuidado será poco en relación con el montaje.
Los alambres del montaje del puente deben mantenerse estrictamente cortos y las soldaduras muy bien hechas, ya que cualquier deslizamiento y oscilaciones extrañas se introducirá lo que dificulta el ajuste o incluso impedir la operación.
Siga los diseños en ambas versiones y tenga mucho cuidado con la compra de componentes: ¡ no admita equivalentes!
El circuito
La parte más crítica del circuito es el detector super-regenerativo construido alrededor de un BF494. Este transistor oscila a la misma frecuencia que la señal que debe ser recibida y que es determinada por el capacitor del HP y la bobina L1.
En la oscilación se detecta la señal, se extrae su modulación (parte del sonido) que se separa en el choque de la alta frecuencia y se envía al siguiente paso.
Vea que en un circuito de muy alta frecuencia, cualquier inductancia o capacitancia influye en su estabilidad. Así, un pedazo más largo de alambre es una inductancia, y un alambre que pasa muy cerca de otro representa una capacitancia.
Bastará que el lector monte el circuito, con un alambre más largo de lo normal, para que su inductancia desaparezca a la bobina y la frecuencia recibida se mueva de muchos megahertz y ¡no se recoge nada!
La señal de audio detectada se lleva a dos etapas del amplificador con transistores comunes. El nivel de audio detectado se obtiene en un ajuste, a través de un Trimpot, que lleva el detector a la sensibilidad de máxima sensibilidad.
En la salida optamos por el uso de un pequeño transformador de salida, ya que además de obtener un buen volumen de sonido, el consumo actual puede llegar a ser muy bajo, incluso con pocos componentes.

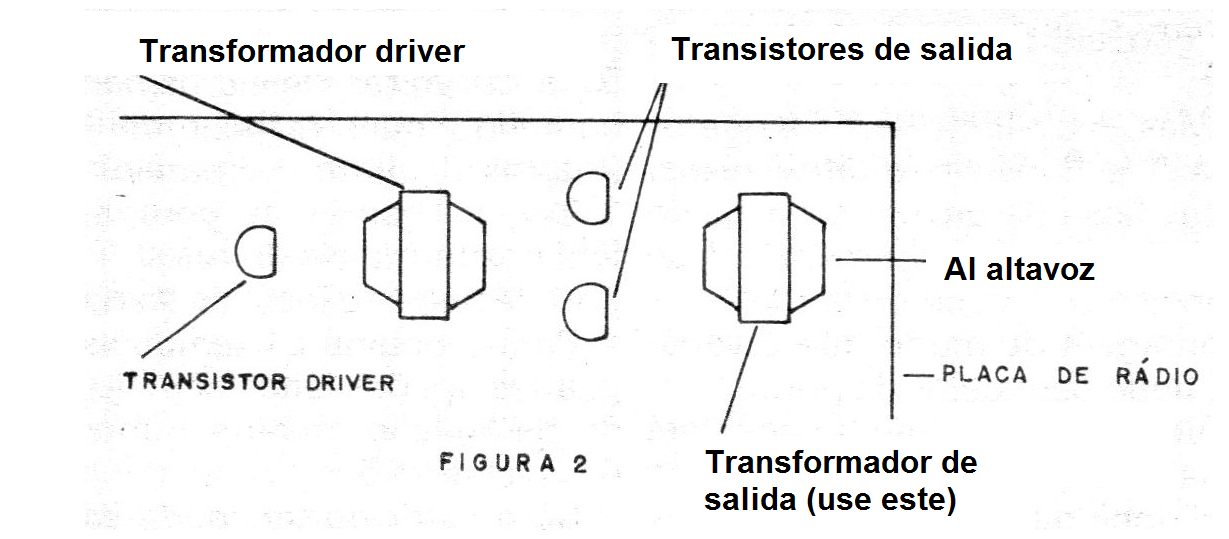

Este transformador puede ser retirado de cualquier radio con transistores fuera de uso. ¡Cuidado! El transformador utilizado es la salida, es lo que está conectado al altavoz.
No lo confunda con el transformador "driver" que está montado cerca y que no encaja. (Figura 2)
Hay dos ubicaciones posibles para conectar la antena, como se muestra en el diagrama. El lector debe experimentar lo que da más estabilidad y sensibilidad.
Es importante notar que en un receptor de VHF el tamaño de la antena no influye en la recepción en el sentido de lo más grande, mejor.
La antena debe estar entre 60 cm y 1 metro. Una antena más pequeña no da buenos resultados, y un mayor resultado en la inestabilidad y no mejora la calidad de la recepción.
El alambre de la antena también debe ser muy corto, ya que como hemos dicho, en las altas frecuencias, cualquier alambre representa una inductancia y esto puede influir en el resultado.
De todas formas, el circuito es simple de montar, pero requiere cierto cuidado. Si el lector hace cualquier resbalón en el montaje puede tener sorpresas desagradables al tratar de ponerlo en marcha.
Sin embargo, si haces todo bien, ¡las sorpresas sólo pueden ser buenas!
Importante
También puede utilizar este receptor para recibir las señales de su Micro transmisor de FM. con los cambios en la bobina, también puede capturar las estaciones locales de FM e ¡incluso el sonido de algunos canales de televisión!
Montaje
Comenzamos dando el circuito completo en la figura 3.
El primer tipo de montaje posible se encuentra en el puente de terminales, que se muestra en la figura 4.
El variable (CV) utilizada admite varias opciones y es el punto más crítico del montaje. Puede utilizar una variable de radio FM o incluso un trimmer.
Si se trata de utilizar un gran variable de radio antigua, debe tener algunas de las tablas tomadas con mucho cuidado para reducir su capacitancia. Deje sólo 3 placas móviles.
Y al movimentarlas, vea si no tocan las placas fijas.
Pero lo más importante, los alambres A y B son demasiado cortos. Estos alambres no deben tener más de 5 cm de largo. Esto significa que debe realizar el montaje para que la variable esté muy cerca del puente.
En el caso de la trimmer, usted tendrá una afinación fija, esto significa que debe "ajustarlo" a la estación deseada usando una llave de plástico, siendo más difícil hacer los cambios.
Para el choque de RF tenemos dos opciones. Podemos usar un choque comercial (micro choque) de 100 uH, o bien construir uno.
Para esto rodamos de 50 a 60 vueltas de alambre esmaltado fino en una resistencia de 100 k (marrón, negro, amarillo) de ½ W, y conectamos los extremos de los alambres en los terminales del resistor (después de raspar el sitio que suelda).
Para la bobina L1 tenemos las siguientes opciones hechas con conexión de alambre rígido común y se muestra en la figura 5.,
Si el lector desea, usted puede soldar con autógena dos conectores del plátano y hacer las bobinas con los accesorios.
Los resistores pueden ser todos de 1/4 o 1/8 W. corte sus terminales al tamaño apropiado antes de soldar con autógena.
Los capacitores de la etapa Super - regenerativa deben ser de cerámica de buena calidad. Si es posible, use capacitores de disco. Estos capacitores "críticos" son: C2, C3, C4 y C5.
Los electrolíticos pueden tener tensiones entre 6 y 16 V.
El altavoz se puede aprovechar de un poco de radio fuera de uso, pero es conveniente estar de buena calidad porque, por lo tanto, el sonido será mejor.
Para aquellos que pueden montar en una placa de circuitos impresos, le damos su diseño en la figura 6.
La variable debe estar preferentemente en la placa (CV), pero si no puede, debido a su tamaño, evitar los alambres largos.
En la figura 7 damos una interesante opción de conexión variable FM Dual, que permite lograr una mayor estabilidad.
Ajuste y Uso
Si en su ciudad hay estaciones de FM es interesante comprobar la operación en esta banda.
Esto se debe a que las estaciones FM operan continuamente, lo que no ocurre con las comunicaciones VHF cortas y esporádicas en algunos casos.
A continuación, coloque una bobina de 3 o 4 espirales y encienda el receptor.
Ajuste lentamente el trimmer.
Si el paso regenerativo está funcionando, debe escuchar una fuerte sibilancia en el altavoz. Intente afinar una emisora y, al mismo tiempo, ajuste la trimpot P1 para una mejor recepción.
Este punto de mejor recepción se produce justo antes de que la oscilación se haga fuerte, cuando entonces pueden ocurrir silbidos o inestabilidad.
Siempre retoque con mucho cuidado la afinación, porque el receptor es. crítico. La variable debe ser con botón de plástico, porque la aproximación simple de la mano puede hacer que la estación de escape.
Si no se escucha nada en el altavoz, hay dos posibilidades:
Conecte un receptor FM cerca del registro de la estación y revuelva la variable CV del receptor de VHF. Si no se recoge nada en la próxima radio, es porque no hay oscilación y por lo tanto el problema puede ser de los componentes alrededor de Q1.
Compruebe los capacitores de cerámica principalmente.
Si la señal es captada en la radio FM, significa que el problema es el audio. Compruebe primero el transformador T1 de salida. La falta de sonido puede indicar que es conductor y no salida, o bien que es con el devanado interrumpido.
Probado para funcionar en FM, usted puede intentar la venda del VHF.
Utilice una bobina de dos bobinas e intente sintonizar las comunicaciones locales, pero tenga en cuenta: las comunicaciones entre torretas y aeronaves son muy cortas, durando sólo unos segundos, lo que significa que necesita tener un poco de paciencia para escuchar algo, Especialmente si el aeropuerto de su ciudad es el menos ocupado.
Los mejores resultados se obtendrán si usted vive cerca de grandes aeropuertos.
Para su orientación las frecuencias de algunos aeropuertos pueden obtenerse en Internet.
Lista de Material
Q1 - BF494 o BF495 - RF transistor
Q2, Q3 - BC547 o transistor de BC548 - NPN para el uso general
XRF - 100 uH - Véase texto
T1 - transformador de salida para transistores
TP1 – 47 k - Trimpot
FTE – altavoz de 8 ohms
B1 - 6 V – 4 Pilas pequeñas
A - antena (Véase texto)
CV - variable o trimmer (Véase texto)
S1 - Interruptor simples
C1 - 2.2 uF - capacitor electrolítico
C2 - 2N2 (222) - capacitor de cerámica
C3 - 5P6 o 4p7 - capacitor de cerámica
C4 - 3N3 (332) - capacitor de cerámica
C5 - 10 nF (103) - capacitor de cerámica
C6 - 100 nF (104) - capacitor de cerámica
C7 – 10 uF - capacitor electrolítico
C8 – 4n7 - capacitor de cerámica o del poliéster (véase el texto)
C9 - 47 uF - capacitor electrolítico
C1O – 220 uF - capacitor electrolítico
R1 – 47 k x 1/8 W - Resistor (amarillo, violeta, anaranjado)
R2 – 10 k x 1/8 W - Resistor (marrón, negro, anaranjado)
R3 - 3k3 x 1/8 W - Resistor (anaranjado, anaranjado, rojo)
R4 - 2k7 x 1/8 W - Resistor (rojo, violeta, rojo)
R5 - 2M2 x 1/8 W - Resistor (rojo, rojo, verde)
R6 - R7 – 22 k x 1/8 W – Resistor (rojo, rojo, anaranjado)
R8 – 15 k x 1/8 W - Resistor (marrón, rojo, marrón)
R9 - 120 ohms x 1/8W - resistor (marrón, rojo, marrón)
Diversos: choque del RF (Véase el texto) antena telescópica, soporte para 4 pequeñas pilas, alambre, soldadura, puente de terminales o placa del circuito impreso, caja para el montaje o la base, botón para la variable, etcétera.
