Este es un circuito interesante para los lectores que les gusta hacer montajes de receptores experimentales. Utilizando tres transistores, siendo uno de efecto de campo, este receptor puede captar con facilidad las estaciones de onda medias locales y, con el cambio de la bobina, hasta estaciones de onda corta.
Los transistores de efecto de campo se caracterizan por una elevadísima resistencia de entrada, que los aproxima mucho más de válvulas que transistores comunes bipolares. Así, los circuitos de radios que emplean estos transistores tienen características diferentes de los convencionales como, por ejemplo, la selectividad que puede ser mejor, e incluso la sensibilidad.
El receptor que presentamos es de la forma más simple posible, por lo que no puede esperarse un rendimiento comparable a cualquier radio comercial. Sin embargo, por su principio de funcionamiento, su montaje es interesante, pues ofrece al lector la oportunidad de familiarizarse con nuevas técnicas.
El circuito está originalmente diseñado para captar las estaciones de onda medias locales, pero con el cambio de la bobina y el uso de una antena externa, en condiciones favorables se pueden captar estaciones de onda corta.
La alimentación se realiza con 6 V y la escucha se obtiene con buen volumen en un altavoz.
El consumo de corriente es de sólo 20 mA, lo que garantiza una excelente durabilidad para las pilas.
COMO FUNCIONA
La estructura de este receptor no tiene nada anormal. Se trata de un receptor de amplificación directa, es decir, en el que tenemos después de la detección de pasos de audio comunes.
La bobina L1 en conjunto con CV determina qué estación va a ser captada. La señal de alta frecuencia de esta estación va entonces a D1 que hace la detección. La señal de audio obtenida se aplica a la conducción del transistor de efecto de campo donde recibe la primera amplificación.
El transistor no "carga" la bobina, y que es importante para la selectividad del circuito, por lo que no necesitamos operar con una toma en la bobina como ocurre en receptores transistorizados comunes, para casar a la bobina, y en el caso de que se produzca una disminución de la temperatura,
Después de la primera amplificación por Q1 la señal pasa vía C3 a dos etapas en acoplamiento directo (Darlington) donde recibe la amplificación final.
Después de esta amplificación, la señal se puede aplicar a un altavoz para la reproducción.
Para las estaciones locales de ondas medias, como antena podemos usar un simple pedazo de hilo de 2 o 3 metros estirado. La conexión a tierra se puede hacer en cualquier objeto de metal en contacto con el suelo o el neutro de la red de alimentación.
Para estaciones débiles será necesario usar una buena antena externa (al menos 10 metros) y una conexión a tierra.
MONTAJE

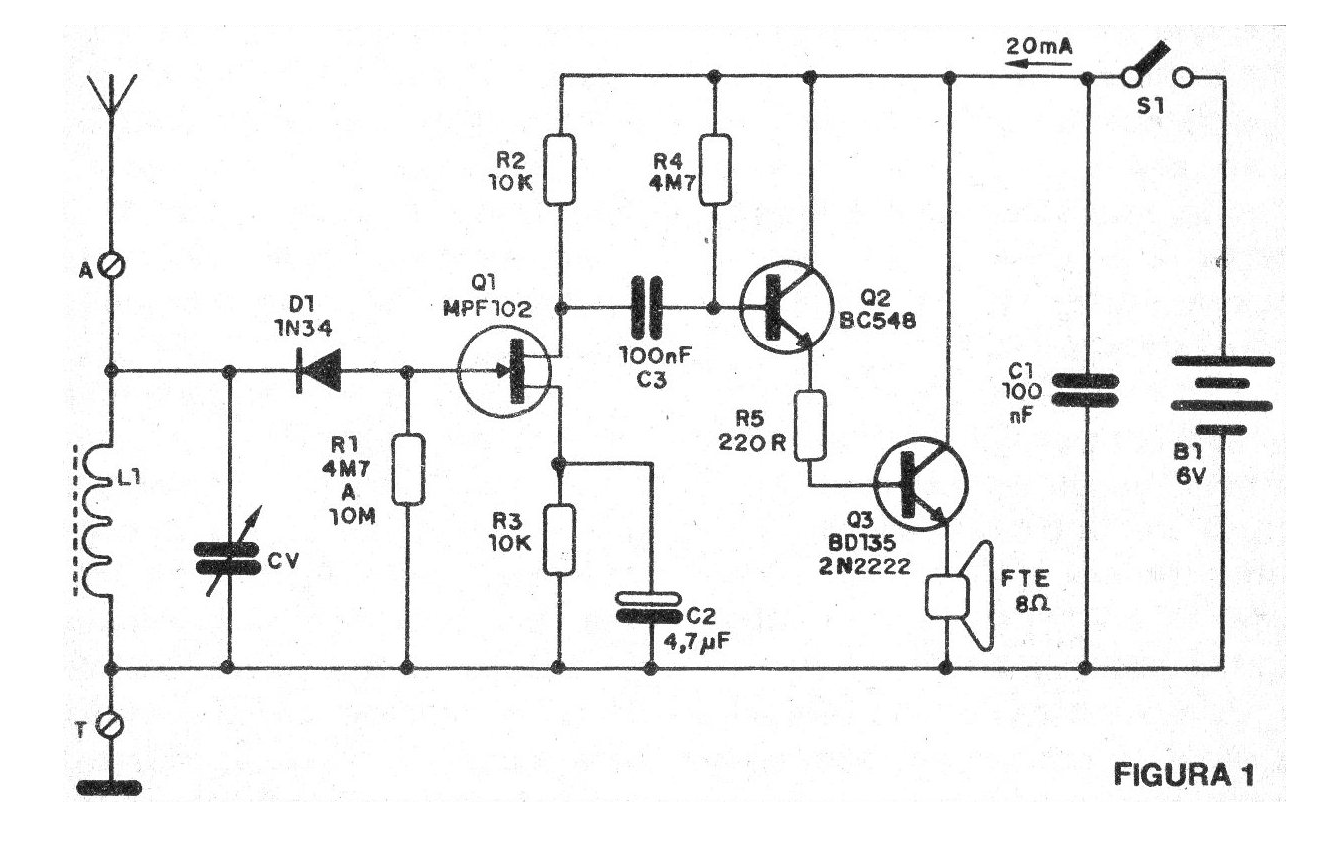

Comenzamos por dar el diagrama de la radio con todos los componentes y sus valores (figura 1).

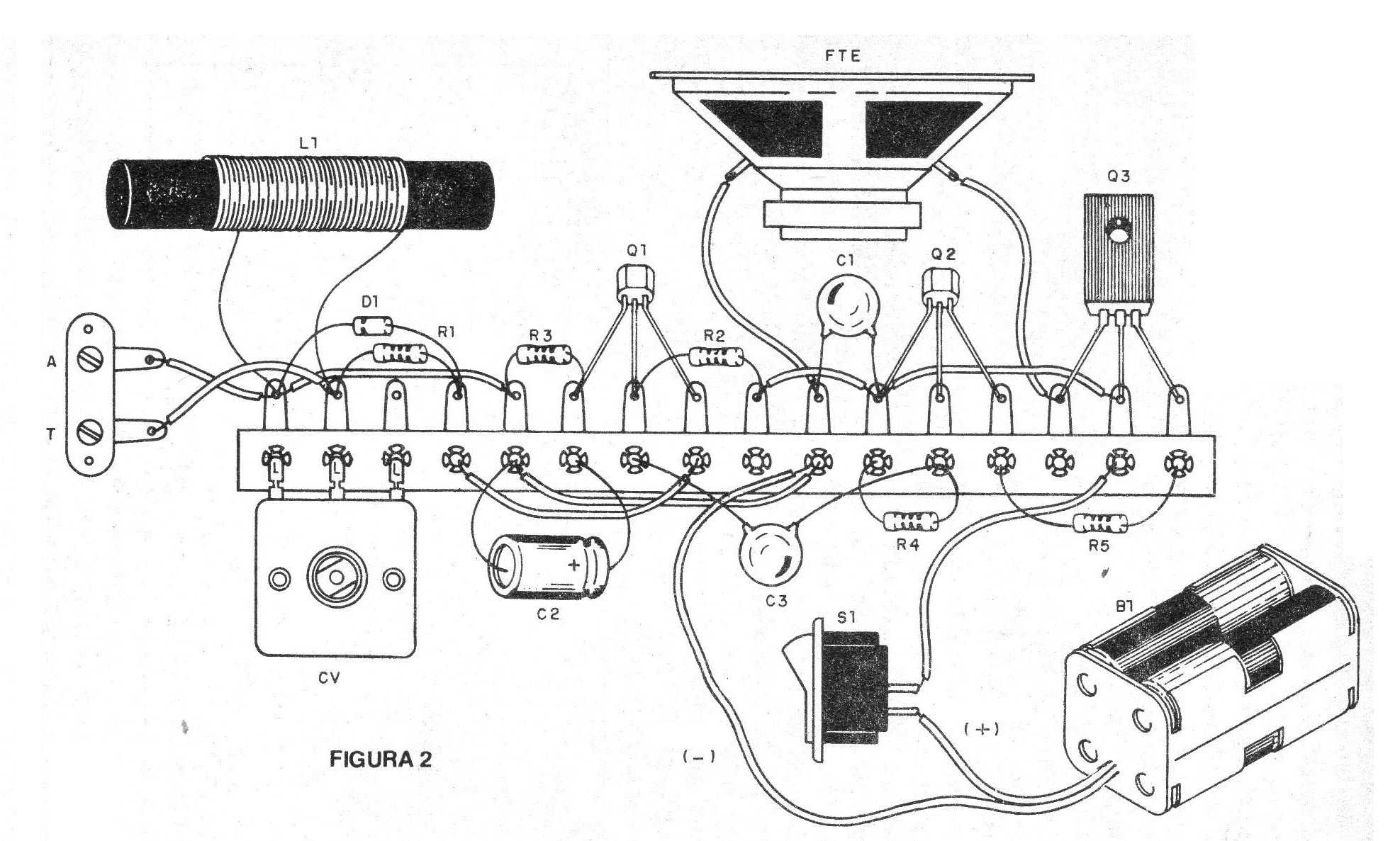

El montaje se puede realizar en un puente de terminales, ya que se trata de circuito experimental para principiantes. Este puente se puede fijar en el interior de una caja si desea un aparato definitivo (figura 2).
Los lectores más experimentados no tendrán dificultades para diseñar una placa de circuito impreso para esta radio.
La bobina L1 para el rango de ondas medias consiste en 100 espiras de hilo 28 en un bastón de ferrita de 0,8 o 1 cm de diámetro y por lo menos 10 cm de longitud. CV puede ser cualquier variable común para el rango de ondas medias con capacidad máxima entre 265 y 410 pF.
Para la banda de ondas cortas podemos enrollar 15, 25 o 40 espiras según las frecuencias que queremos captar. Usted puede experimentar las tres bobinas.
Los resistores son todos de 1/8 o ¼ W y el altavoz, para una mejor calidad de sonido, debe ser de al menos 10 cm con 8 ohms de impedancia.
Los capacitores son todos cerámicos, con excepción de C2 que es un electrolítico para 6 V o más.
El transistor Q3 admite diversos equivalentes. Sugerimos los 2N2222 o BD135, pero también sirven los TlP31, BD137, AC187 etc. Es importante en cada caso verificar la polaridad de las conexiones.
El diseño en puente que dimos es específico para el BD135 y BD137 (que son iguales).
Las pilas pueden ser pequeñas y deben colocarse en el soporte adecuado.
PRUEBA Y USO
La prueba es inmediata si su versión es para la banda de ondas medias: basta colocar las pilas en el soporte, conectar la antena y tierra y accionar la llave S1.
Actuando sobre la variable debemos captar bien las estaciones fuertes locales. Si hay dificultad en la captura, compruebe la antena y la conexión a tierra.
Para la banda de ondas cortas la experiencia debe ser hecha a la tarde o noche, o bien por la mañana temprano cuando la propagación es más favorable. De cualquier forma se debe emplear una antena larga.
La escucha de las estaciones de onda corta en general es más favorable por la noche.
Dado el bajo volumen en máxima potencia, el control de volumen fue omitido del proyecto.
Q1 - MPF102 - transistores de efecto de campo
Q2 - BC548 o equivalente - transistores NPN
Q3 - 2N2222 o BD135 - transistores NPN de media potencia
D1 - 1N34 - diodo de germanio
L1 - bobina (ver texto)
CV - variable (ver texto)
FTE - altavoz de 8 ohms
S1 - interruptor simple
B1 - 6 V - 4 pilas pequeñas
R1 - 4M7 a 10 M - resistencia (amarillo, violeta, verde o marrón, negro, azul)
R2, R3 - 10k - resistores (marrón, negro, naranja)
R4 - 4M7 - resistor (amarillo, violeta, verde)
R5 - 220 ohms - resistor (rojo, rojo, marrón)
C1 - 100 nF - capacitor de cerámica
C2 - 4,7 uF - capacitor electrolítico
C3 - 100 nF - capacitor de cerámica
Varios: bastón de ferrita, soporte de pilas, puente de terminales, puente de conexión antena / tierra, fíos, soldadura, etc.
