Nuestro primer es de un transmisor que puede instalarse en una caja tan pequeña como un paquete de cigarrillos, y con ayuda de pilas aún más pequeñas, en una caja de fósforos.
Usamos micrófono de electreto para mayor sensibilidad y su alcance en campo abierto puede ser mayor que 100 metros.
Su señal podrá ser captada en cualquier radio FM, de coche o portátil, con una excelente calidad de sonido.
El circuito
Tenemos un solo transistor oscilador del tipo BF494 o BF495, que es modulado en base por el micrófono de electreto. La alimentación se puede realizar por 3 V (dos pilas) y para mayor alcance, con 6 V (4 pilas) o incluso con 9 V (Batería).
La frecuencia se determina por L1 y CV. L1 es una bobina con 3 o 4 vueltas de alambre común o esmaltado grueso (18 o 20) enrolladas en un lápiz como referencia (después el lápiz es retirado).
El trimmer puede ser de cualquier tipo, con base de plástico o porcelana.
En él se ajustará la frecuencia del transmisor y si no es posible captar la señal en el rango de FM debemos cambiar el número de vueltas de la bobina.
La modulación se realiza a través del capacitor C1, que transfiere al transistor la señal de audio.
Muy importante en este circuito es C3, que puede tener valores entre 3p3 y 6p8.
Este capacitor, en cierto modo, influye en la frecuencia, pues es responsable de la retroalimentación.
La antena se conecta en el colector del transistor en la versión básica, pero para evitar inestabilidad y mejorar el rendimiento, el lector puede experimentar conectarse a una toma de L1.
Montaje

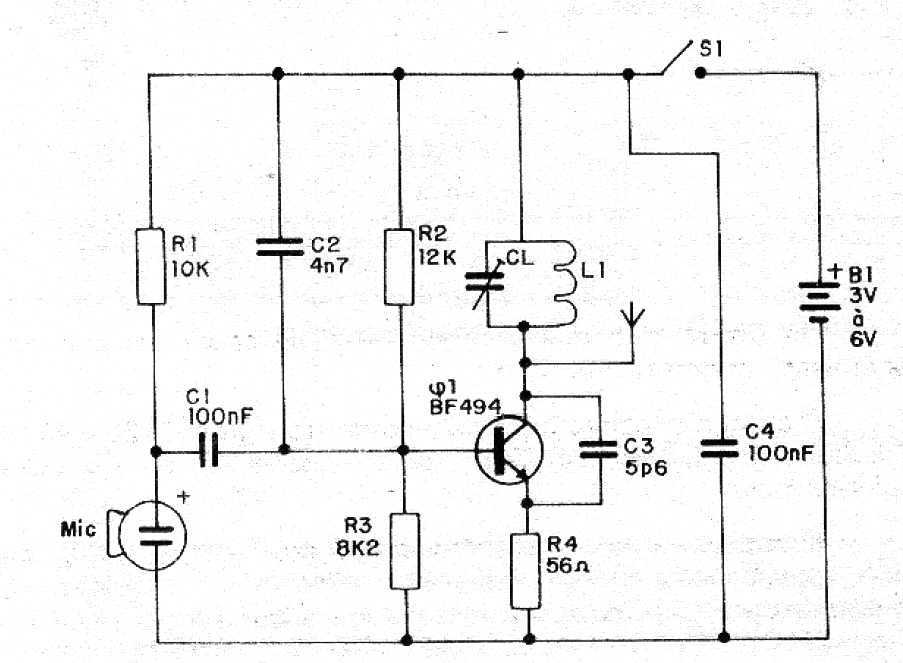

El diagrama del aparato se muestra con los valores de todos los componentes de la figura 1.

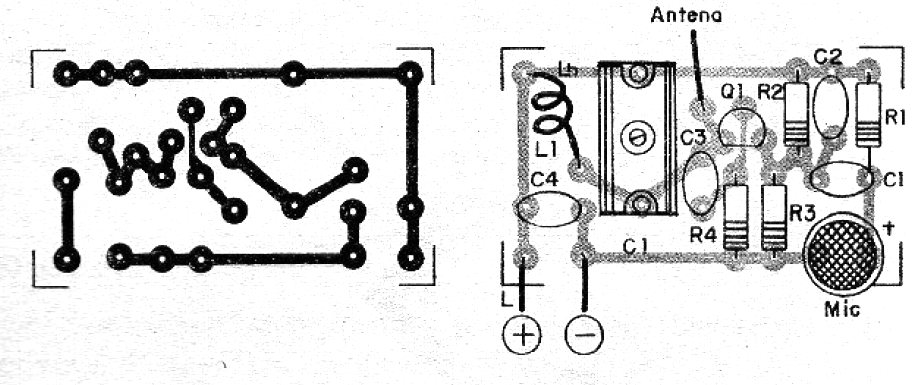

En la figura 2 se muestra la placa de circuito impreso en la que se debe realizar el montaje.
Los resistores son de 1/8 o 1/4 W y los capacitores deben ser todos cerámicos, en especial atención con C3, que debe ser cerámica de disco y de buena calidad
El micrófono de electreto utilizado es de 2 terminales, debiendo observarse su polaridad: el hilo rojo corresponde al (+)
Para las pilas deberemos utilizar un pequeño soporte y el interruptor general S1 puede ser omitido. En este caso, para apagar el aparato bastará con sacar las pilas del soporte.

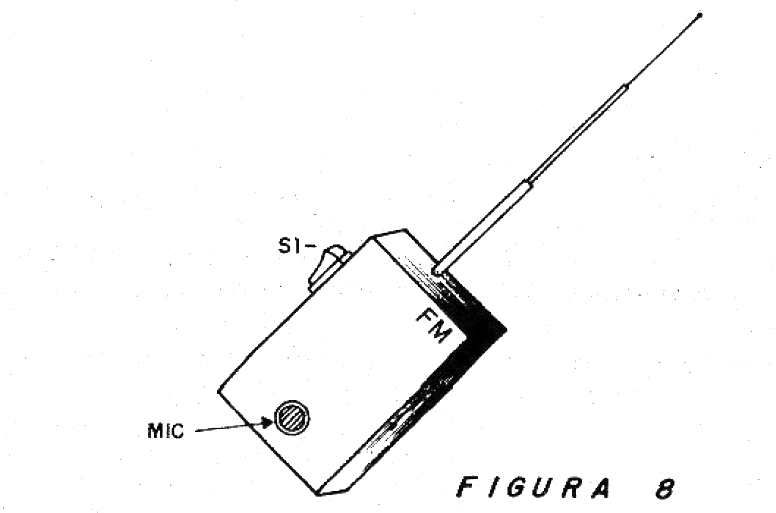

En la figura 3 damos una sugerencia de caja en la que este transmisor puede ser montado.
La antena consiste en un pedazo de hilo rígido de 20 a 40 cm de longitud. pero también se puede utilizar una antena telescópica común.
La caja no debe ser metálica, para evitar inestabilidades y, al usar el aparato, el operador debe evitar cualquier movimiento brusco, de modo que no haga huir la frecuencia.
Ajuste y operación
Para ajustar el transmisor conecte a una distancia de 3 a 5 metros una radio FM fuera de estación (a una frecuencia libre). A continuación, coloque las pilas en el transmisor y ajuste lentamente con un destornillador el trimmer CV hasta que oiga la señal en forma de una especie de soplo.
Cuando esto suceda hable en el micrófono y vea si su voz sale claramente. Si hay fuga de la frecuencia, o entonces, cuando usted se aleja la señal desaparece, pronto es señal que no es éste todavía la señal principal (fundamental).
Continúe ajustando hasta "agarrar" la señal más fuerte. Aleje de la radio hablando en el micrófono, para comprobar si el alcance satisface.
Una vez comprobado el funcionamiento es sólo usar el aparato.
Usted puede ser un espía, o utilizarlo como micrófono volante o para comunicados a poca distancia. En un viaje usted puede utilizar este transmisor para hablar de un coche a otro
Q1 - BF494 o BF495 - transistores de RF
MIC - micrófono de electreto de 2 terminales
B1 - 2 o 4 pilas pequeñas
CV, L1 - ver el texto
R1 - 10 k (marrón, negro, naranja) - resistor
R2 -12 k (marrón, rojo, naranja) - resistor
R3 - 8k2 (gris, rojo, rojo) - resistor
R4 - 56 ohms (verde, azul, negro) - resistor
C1, C4 -100 nF - capacitor de cerámica
C2 - 4n7 - capacitor de cerámica
C3 - 5p6 - capacitor de cerámica
S1 - interruptor simple
Varios: soporte de dos o cuatro pilas, caja para montaje, placa de circuito impreso, hilos, etc.
