Una manera de descubrir problemas en equipos de sonido y radio es "persiguiendo" las señales por las diversas etapas. La etapa en que la señal desaparece puede entonces analizarse por separado, ya que seguramente es el problema: un componente malo o varios componentes dañados. Para seguir las señales en los aparatos comunes damos un circuito sensible que sirve tanto para el veterano como para el principiante.
Un seguidor de señales no es más que un sensible amplificador en el que la entrada está dispuesta a dos puntas o una punta con un conmutador.
En nuestro caso dispondremos de dos puntas: una para prueba de señales de audio (siguiendo señales en etapas de preamplificación, amplificación y salida) y otra para señales de radio o RF (siguiendo señales en las etapas de FI, detección, etc.) .
La alimentación del circuito se realiza con una tensión de sólo 3 V (dos pilas) y su simplicidad es extrema. El aparato después de listo puede ser instalado en una pequeña caja y transportado con facilidad.
La sensibilidad del circuito permite verificar la presencia de señales de los más débiles en todos los aparatos analizados.
Lo que tenemos es un simple amplificador de audio con dos transistores, pero muy sensible. Se utilizan dos transistores complementarios, un NPN y el otro PNP para permitir su acoplamiento directo y con ello una considerable reducción en la cantidad de componentes adicionales usados.
De hecho, además de los transistores tenemos el capacitor de acoplamiento de entrada que aísla el componente de corriente continua del aparato analizado que es C1, el resistor R1 de polarización de base n y el capacitor de desacoplamiento de la fuente que es C2.
El altavoz es de 8 ohms pequeño y como fuente de energía utilizamos dos pilas pequeñas.
Para las señales de radio es necesario disponer de un detector que puede ser cualquier diodo de uso general. Recomendamos en particular el 1N34 pero el 1N4148 también sirve.
Las puntas de prueba se encajan en los aparatos por medio de enchufes y para la tierra (P2) podemos usar un hilo con garra jacaré.

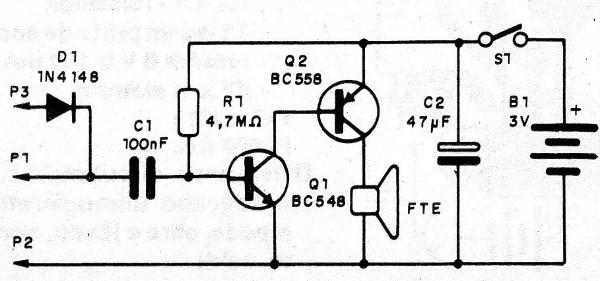

En la Figura 1 tenemos el diagrama completo del aparato.
En la figura 2 damos el diseño de la placa de circuito impreso.

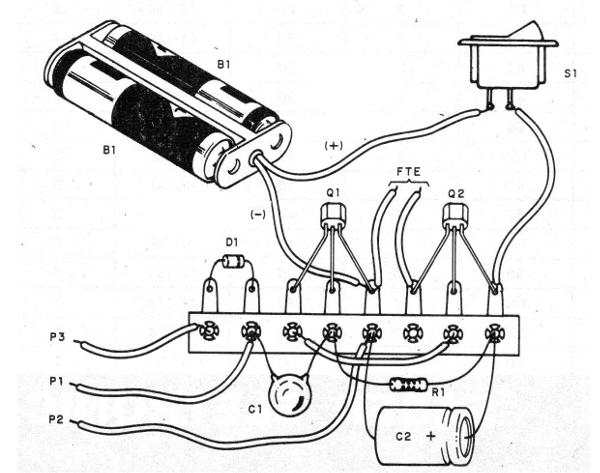

Para este proyecto bastante simple todavía podemos hacer el montaje en puente de terminales como se muestra en la figura 3.
En realidad, para los transistores podemos utilizar cualquier par complementario de silicio de uso general como, por ejemplo: BC237, BC307, BC327 y BC337, etc.
El resistor R1 determina la corriente de reposo del aparato que es de 30 mA lo que es un valor bastante bueno, garantizando una buena durabilidad para las pilas.
En los picos la corriente sube a 50 mA.
El capacitor C2 de la fuente debe tener tensión de trabajo de 3 V al menos y el único resistor puede tanto ser de 1/8 como de 1/4 WA prueba es extremadamente simple: conectando la unidad en S1, basta con colocar los dedos en la punta P1 para oír un ronquido.
El sistema no tiene un control de volumen, dada su baja potencia. Para usar debemos proceder de la siguiente manera:
a) Pruebas de audio
Se conecta la garra P2 en la masa del aparato analizado y se coloca P1 en la entrada y salida de cada etapa analizada.

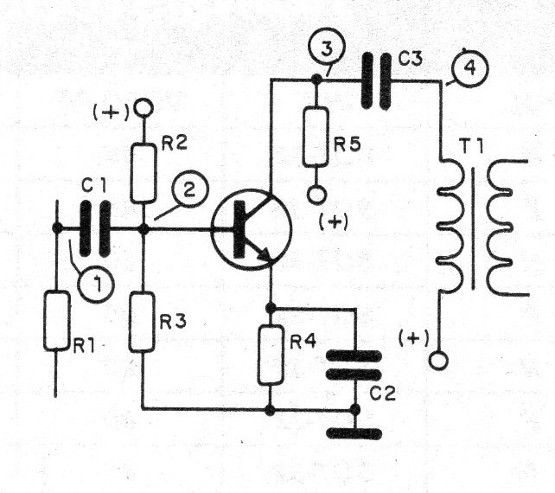

En el caso de una etapa transistorizada de emisor común, como la mostrada en la figura. 4, los puntos de análisis corresponden a la base y al colector del transistor.
Si la señal está presente en la entrada (1) o (2) pero no en la salida (3) o (4) puede sospechar o capacitor de acoplamiento transistor.
Analizando el recorrido de una señal, debemos siempre aplicar el seguidor antes y después de los siguientes componentes:
Transistores
Capacitores de acoplamiento
Control de volumen
Transformadores (controladores y salidas)
b) Pruebas de RF
Conectamos la punta de prueba P3. La garra P2. debe estar conectada la masa del aparato analizado.

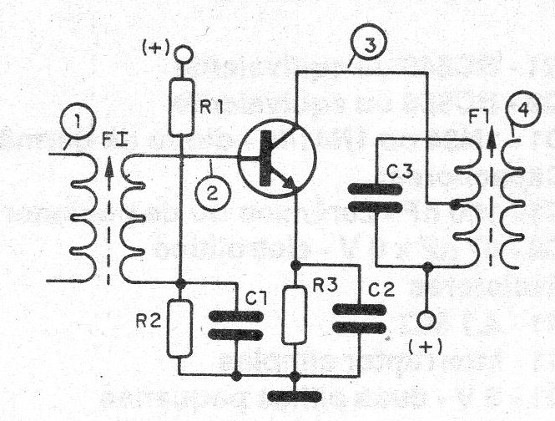

Verificamos entonces si la señal está presente en las entradas y salidas de las etapas, como la de FI mostrada en la figura 5.
Típicamente debemos aplicar la punta antes y después de los siguientes componentes:
Transistores
Capacitores de acoplamiento
Transformadores de FI
Choques de paso de señales
Q1 - BC548 o equivalente
Q2 - BC558 o equivalente
D1 - 1N34 o 1 N4148 - diodo de germanio o silicio
Capacitores:
C1 - 100 nF - cerámico o de poliéster
C2 - 47 uF x 6 V - electrolítico
Resistores
R1 - 4,7 M ohms
Otros:
S1 - interruptor simple
B1 - 3 V - dos pilas pequeñas
P1 y P3 - puntas de prueba
P2 - garra jacaré
Varios: caja para montaje, placa de circuito impreso o puente de terminales, soporte para 2 pilas, hilos, soldadura, etc.
