Prueba Todo (ART404S)

Un simple aparato que prueba componentes y circuitos que proporcionan una señal audible en un altavoz. Por el "silbido" del altavoz podemos saber si los componentes son buenos o no.



   Pocos componentes forman este aparato que no puede estar ausente de la mesa de todo montador de aparatos electrónicos (maker), principalmente de aquellos que no tengan la posibilidad de comprar instrumentos profesionales que son caros, y no siempre simple de usar.

   Este aparato es un oscilador de audio que sólo funciona si hay continuidad en el circuito que está siendo probado, es decir, sólo apita si la corriente puede pasar por el circuito o componente que está siendo probado.

   Dependiendo de la resistencia que el circuito o componente probado presentará un sonido diferente. Este sonido permite "interpretar" el estado de este componente que se está probando.

   Transformadores, bobinas, llaves, resistores, potenciómetros, diodos, altavoces, etc. pueden ser probados con este probador.

   Su alimentación viene de sólo dos pilas pequeñas lo que significa que es totalmente portátil.

Como funciona

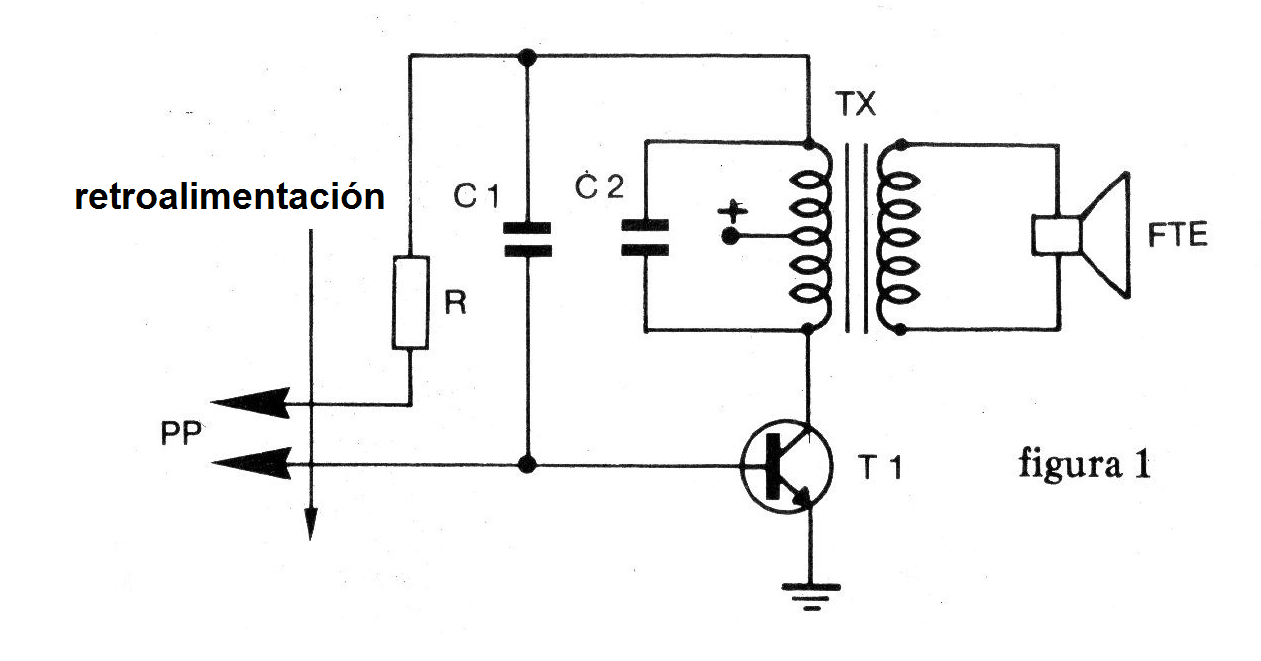

   La prueba no es nada más que un oscilador Hartley en el que la retroalimentación que mantiene la oscilación es retirada de la derivación del transformador. (figura 1)



   En este oscilador la frecuencia básica está determinada por la inductancia del enrollamiento primario del transformador y el condensador C1.

   Podemos, sin embargo, controlar la frecuencia en una cierta pista por la modificación del valor de P1, o sea, por un pote.

   Este potenciómetro está en el circuito de retroalimentación que también tiene las puntas de prueba. Sólo si hay recorrido para la corriente por las puntas de prueba y componente en prueba es que el oscilador funcionará.

   En funcionamiento la corriente de baja frecuencia va al altavoz obteniéndose con ello sonido.



   El potenciómetro se ajustará al punto ideal de funcionamiento que es en la mínima resistencia en que hay oscilación. Esto significa que los aumentos de resistencia de los componentes tienden a dejar el sonido más grave.

   Podemos interpretar el sonido del oscilador del siguiente modo: cuanto más agudo sea, menor será la resistencia presentada por el circuito probado.

   El límite de funcionamiento del oscilador está alrededor de 100 k lo que quiere decir que resistencias de 0 a 100 k pueden ser probadas con este probador.

   El transformador es un componente crítico e importante en este montaje. Y un transformador de salida miniatura con bobinado primario de aproximadamente 1 k y secundario de acuerdo con el altavoz.

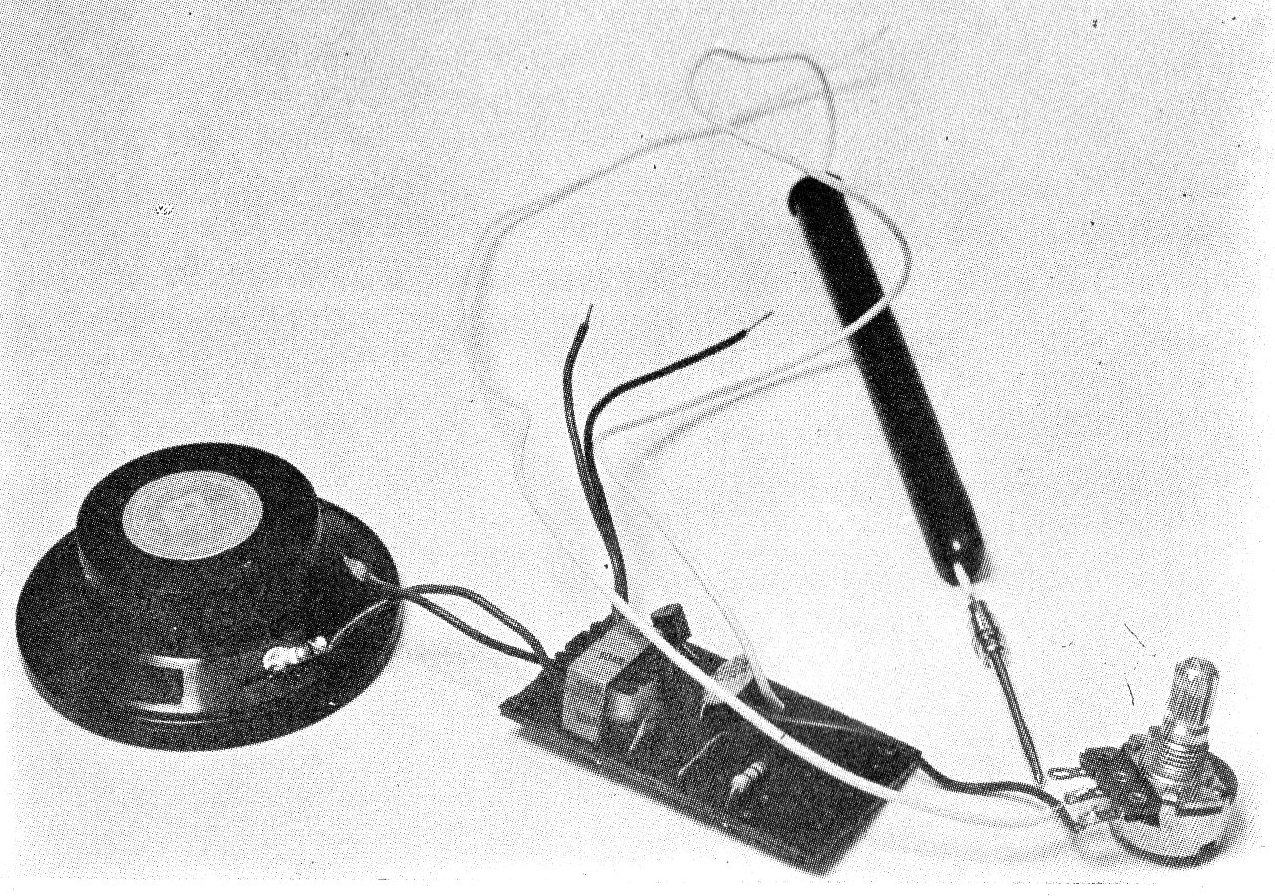

Montaje

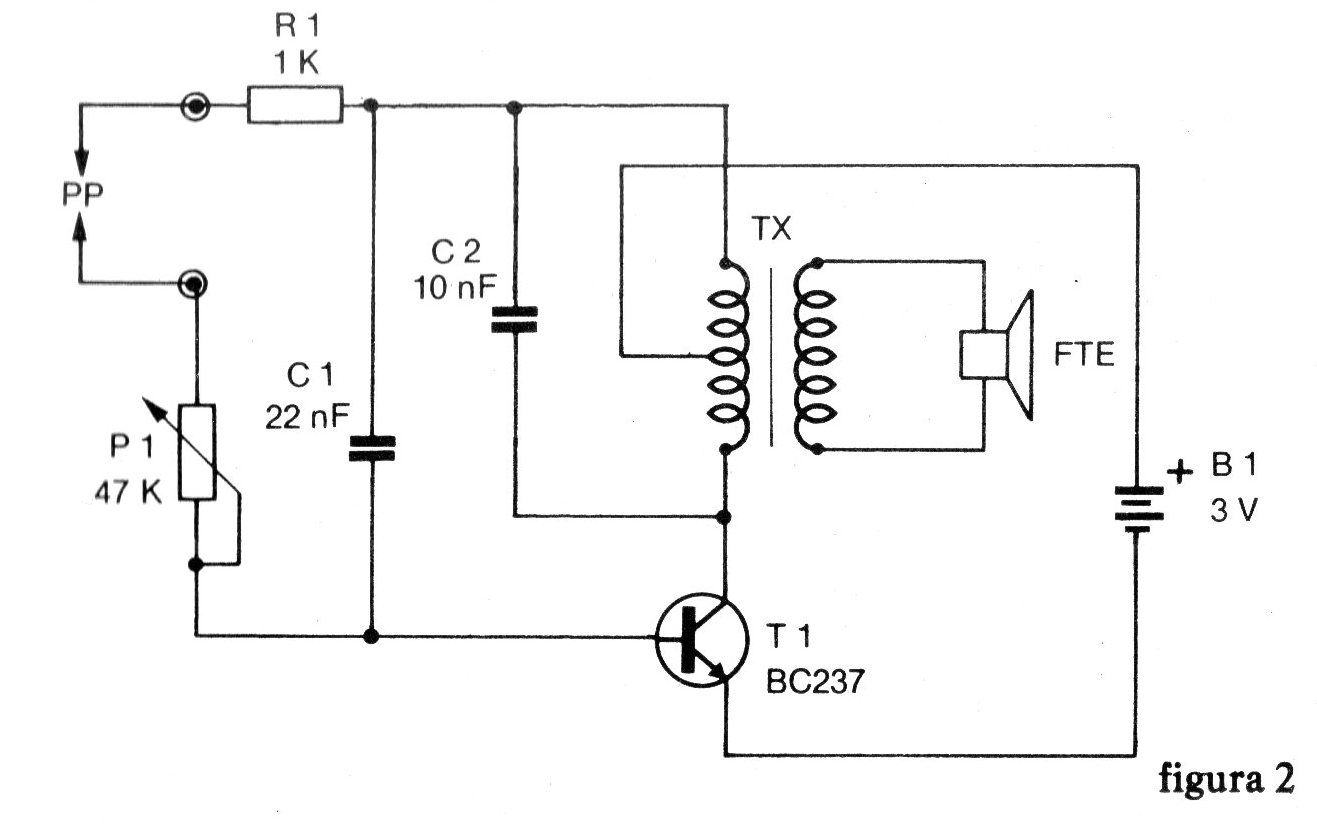

   En la figura 2 tenemos el circuito completo de la prueba-todo.



. En caso de dudas sobre posibles equivalentes de los componentes usados, el lector debe consultar la sección al final de esta edición. La hay alternativas para el uso de diversos equivalentes.

   La placa de circuito usada es la dada como brindis. Si el lector ya la usó debe proveer otra.

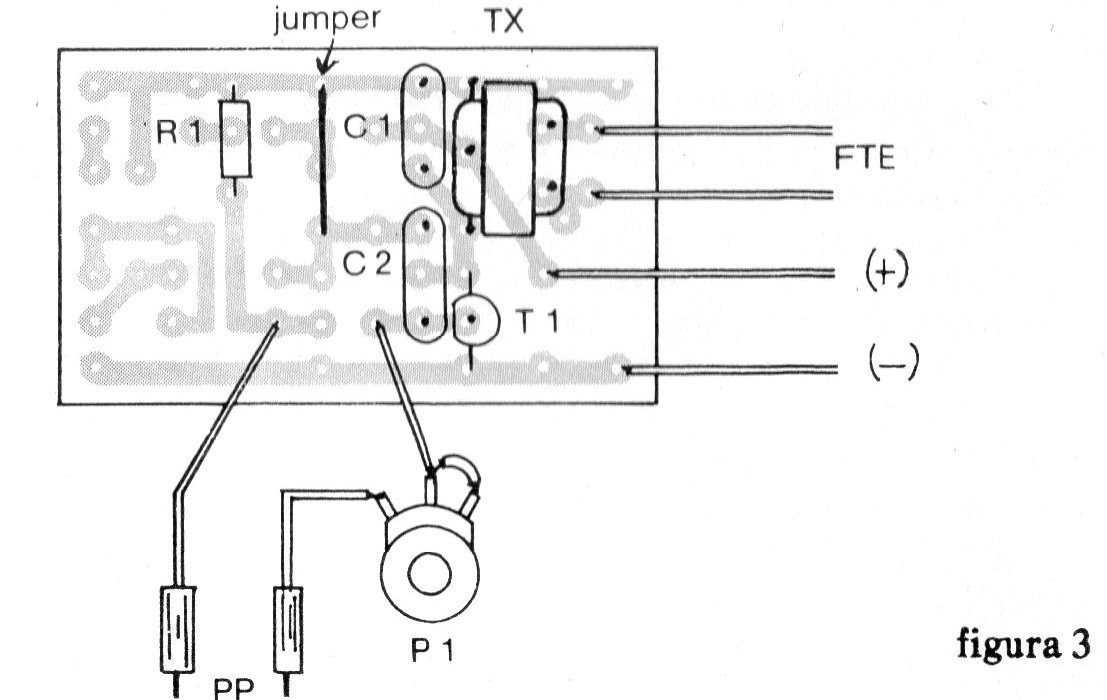

  En la figura 3 tenemos la disposición de los componentes en la placa.



   Algunos cuidados son importantes en la colocación de los componentes y su soldadura. Estos cuidados son los siguientes:

a) Véase bien la posición del lado aburrido del transistor al hacer su colocación en la placa de circuito impreso.

b) Tenga cuidado al soldar el transformador porque este componente es delicado. Véase bien su posición y tenga cuidado de no dejar la soldadura fría (sin adherencia).

c) Vea el valor del resistor por sus franjas de colores, enfrentándolas con las indicaciones de la lista de material.

d) Los condensadores deben ser soldados con cuidado. No cambie sus valores porque pueden ocurrir problemas.

e) El potenciómetro se conecta mediante un cable común.

f) Las puntas de prueba se pueden hacer con clavos comunes soldados a pedazos de hilo, o bien comprados listos.

g) Al hacer la conexión del soporte de pilas, tenga cuidado de no invertir su polaridad.

   No será necesario utilizar interruptor general, ya que las puntas de prueba separadas el consumo de energía será despreciable.

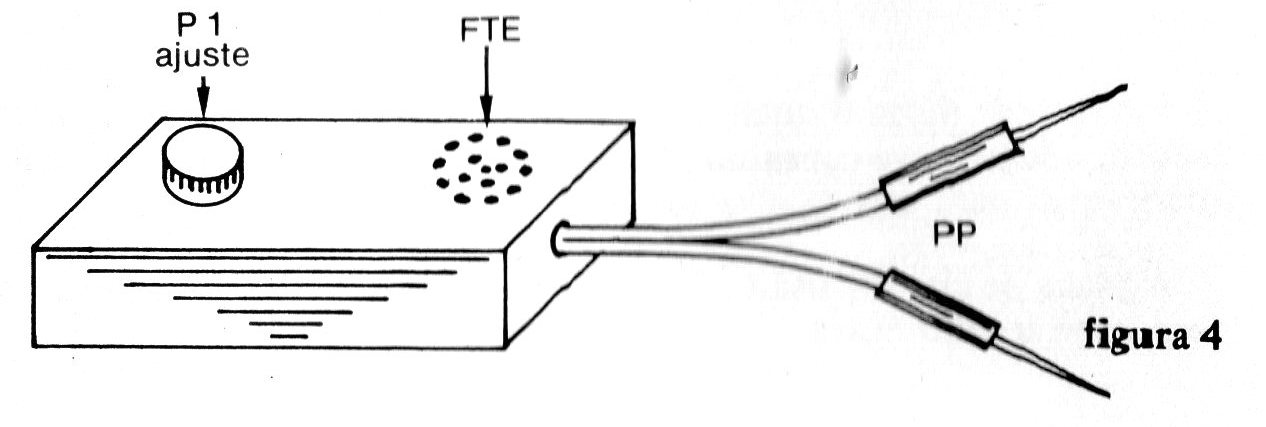

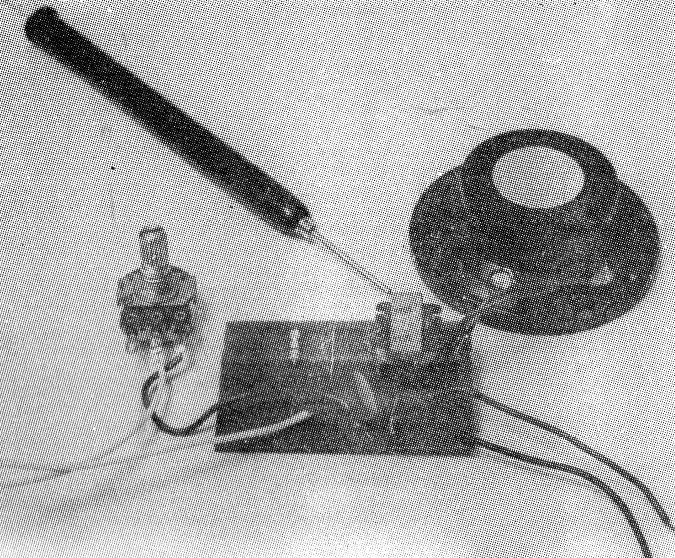

   Completa el montaje confiriendo las conexiones e instalando el aparato en una caja, como sugiere la figura 4.



Después de eso es sólo hacer la prueba de funcionamiento:

Prueba

  Coloque las pilas en el soporte obedeciendo su polaridad y sujete una punta de prueba en la otra. Ajuste el potenciómetro P1 para obtener el sonido más agudo posible, dejando en la posición en la que el sonido casi para.

   Después de eso, el aparato estará listo para su uso.

Uso

   Para utilizar la prueba todo es sólo colocar las puntas de prueba en los terminales de los componentes que deben ser probados.

   Los resultados dependen del sonido, según la tabla,

a) El componente es bueno cuando el oscilador "apita." en los siguientes casos:

fusibles

 lámparas comunes

bobinas

transformadores

altavoces

resistencias hasta 1 k

Potencia de hasta 1 k

b) El componente es bueno cuando el silbato es un poco más grave que el obtenido al colocar una punta de prueba en la otra:

resistores de 1 k a 47 k

potenciómetros de 1 a 47 k

bobinas y transformadores con altas impedancias

c) El componente es bueno cuando no hay emisión de sonido:

capacitores hasta 100 nF

trimmers y variables

lámparas de neón

d) El componente es bueno cuando el oscilador apita y luego cambia de sonido hasta que se detenga.

electrolíticos de 10 uf hasta 1000 uf

Posibles fallos

Si su oscilador no pite cuando las puntas de prueba son recostadas una en la otra, usted debe comprobar:

a) La posición del transistor

b) La polaridad de la batería (soporte de las pilas) y su contacto

c) la conexión del transformador

d) la continuidad del altavoz

e) la conexión de las puntas de prueba y del potenciómetro

f) las conexiones en general
