Intercalado entre el captador del instrumento y la entrada del amplificador, este circuito produce el efecto de temblor, o sonido temblor, que puede ajustarse en frecuencia e intensidad por dos controles. El circuito es simple de montar y es alimentado por batería de 9 V.

   Describimos un circuito de efecto que hace uso de un transistor unijuntura y un transistor común. Lo que el circuito hace es modular la intensidad del sonido de un instrumento musical para obtener un efecto temblor. Montado en una cajita de metal, para servir de blindaje, tiene bajo consumo, lo que garantiza una excelente durabilidad para la batería.





Como funciona

   La base del circuito es un oscilador de relajación con un transistor unijuntura. La frecuencia de este oscilador está determinada básicamente por el capacitor C1 y el ajuste de P1. Este oscilador determina la modulación o la velocidad del efecto.

  La señal de este oscilador se aplica a un transistor que actúa sobre el paso de la señal del captador al amplificador. La señal entre por J1 y sale por J2 o viceversa, ya que el circuito no tiene sentido de funcionamiento determinado.





Montaje

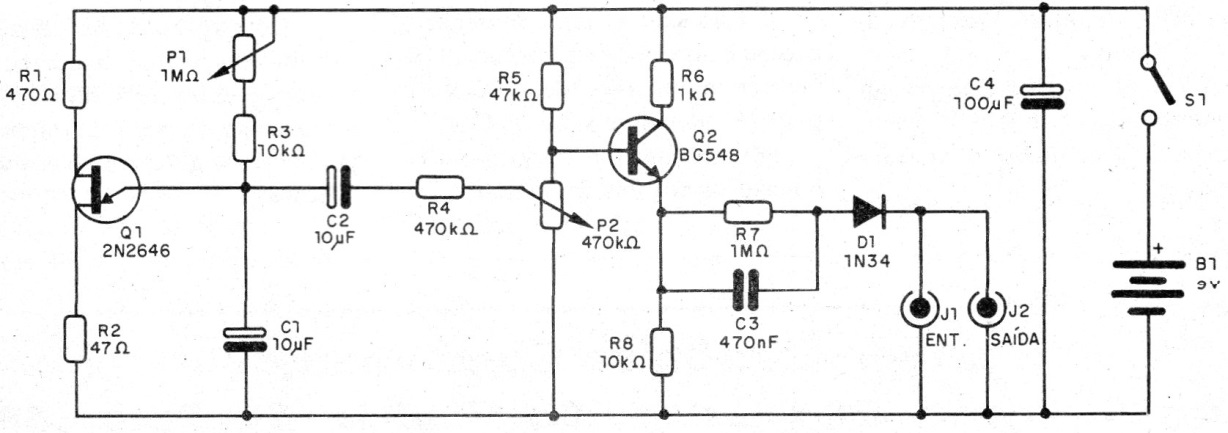

   En la figura 1 tenemos el diagrama completo del efecto.



   Figura 1 - Diagrama del trémulo
   Figura 1 - Diagrama del trémulo | Clique na imagem para ampliar |

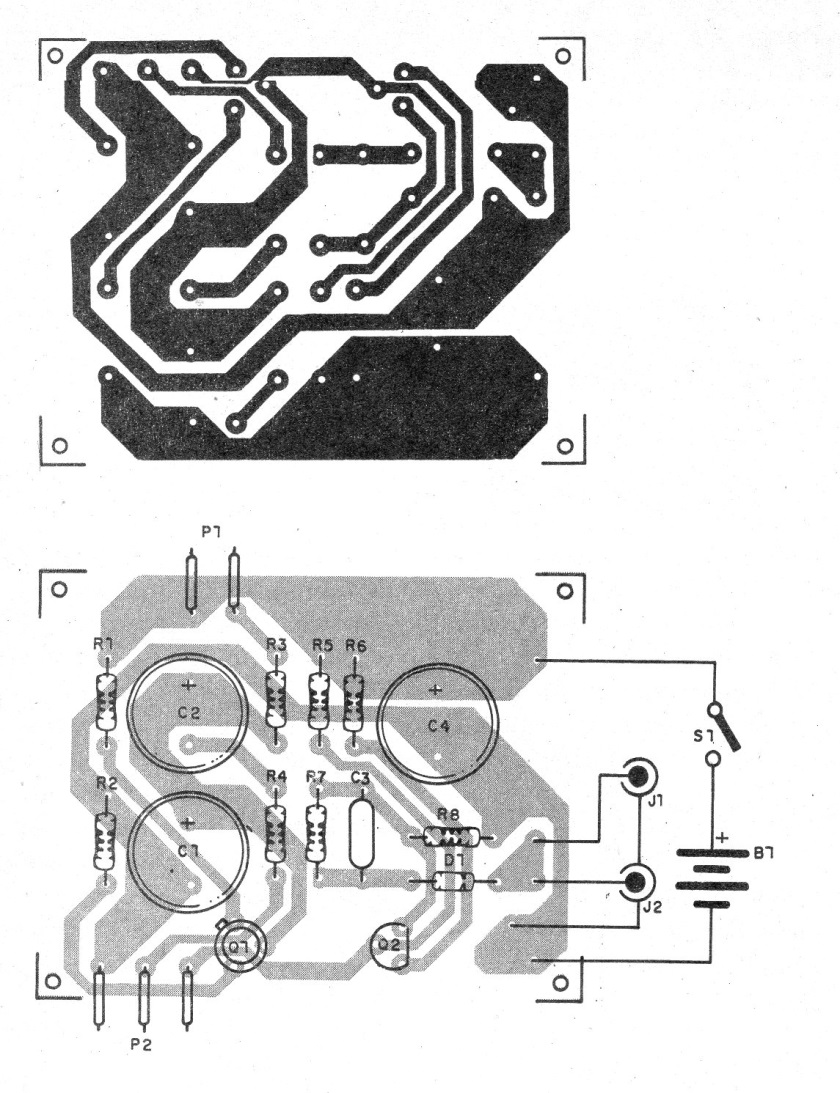

La placa de circuito impreso para el montaje se muestra en la figura 2.



  Figura 2 - Placa para el montaje
  Figura 2 - Placa para el montaje | Clique na imagem para ampliar |





En el montaje, observe las posiciones de los transistores y la polaridad del diodo. Los resistores son de 1/8 W y los cables de entrada y salida de señales deben ser blindados para que no ocurran roncos.

  Para probar, basta con intercalar el aparato entre el captador del instrumento y la entrada del amplificador. Ajuste P1 y P2 para obtener el efecto deseado.





Lista de material

Q1 - 2N2646 - transistores unijuntura

Q2 - BC548 - transistores NPN de uso general

D1 - 1N34 - diodo de germanio

P1 - 1 M ohms - potenciómetro

P2 - 470 k ohms - potenciómetro

S1 - Interruptor simple

B1 - 9 V - batería

R1 - 470 ohms - resistor - amarillo, violeta, marrón

R2 - 47 ohms - resistor - amarillo, violeta, negro

R3, R8 - 10 k ohms - resistor - marrón, negro, naranja

R4 - 470 k ohms - resistor - amarillo, violeta, amarillo

R5 - 47k ohms - resistor - amarillo, violeta, naranja

R6 - 1 k ohms - resistor - marrón, negro, rojo

C1, C2 - 10 uF x 12 V - capacitor electrolítico

C3 - 470 nF - capacitor de poliéster

C4 - 100 uF x 12 V - capacitor electrolítico

Varios:

Placa de circuito impreso, conector de batería, caja para montaje, jack, cables blindados, soldadura, etc.
