La frecuencia de este parpadeante con lámpara de neón depende de la incidencia de luz en un LDR.
Como se trata de un proyecto conectado a la red de energía, el máximo de cuidado debe ser tomado con su montaje, pues hay peligro de choques.
El circuito utiliza pocos componentes y el condensador usado debe tener una tensión de trabajo de al menos 100 V.
La frecuencia depende de este condensador, que puede cambiar y los tipos de poliéster son los recomendados.

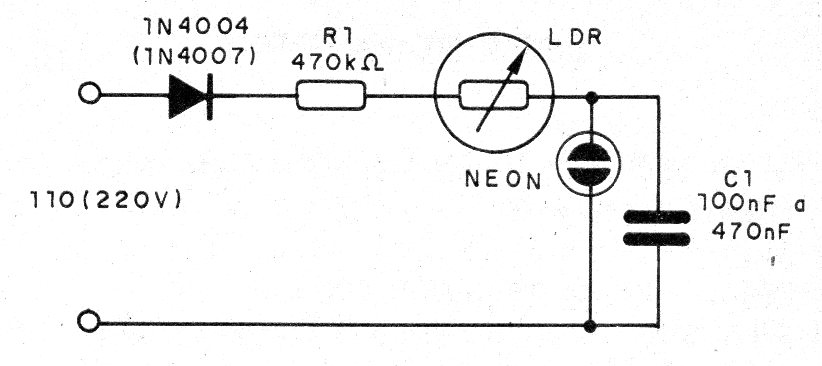

En la figura 1 tenemos el diagrama completo del parpadeante.

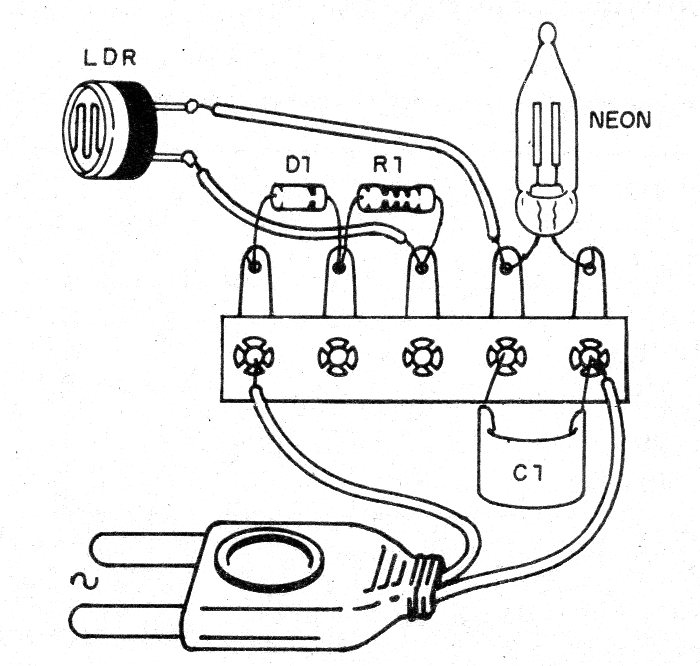

En la figura 2 tenemos el aspecto del montaje en un puente de terminales.
El LDR es redondo común y la lámpara de neón puede ser de cualquier tipo.
Lista de material
LDR - LDR redondo común
NE-1 - lámpara de neón común
D1 - 1N4004 para la red de 110 V y 1N4007 para la red de 220 V - diodo
R1 - 470 k ohms x 1/8 W - resistor - amarillo, violeta, amarillo
C1 - 100 nF a 470 nF - capacitor de poliéster
Varios:
Puente de terminales, cable de fuerza, hilos, soldadura, etc.
