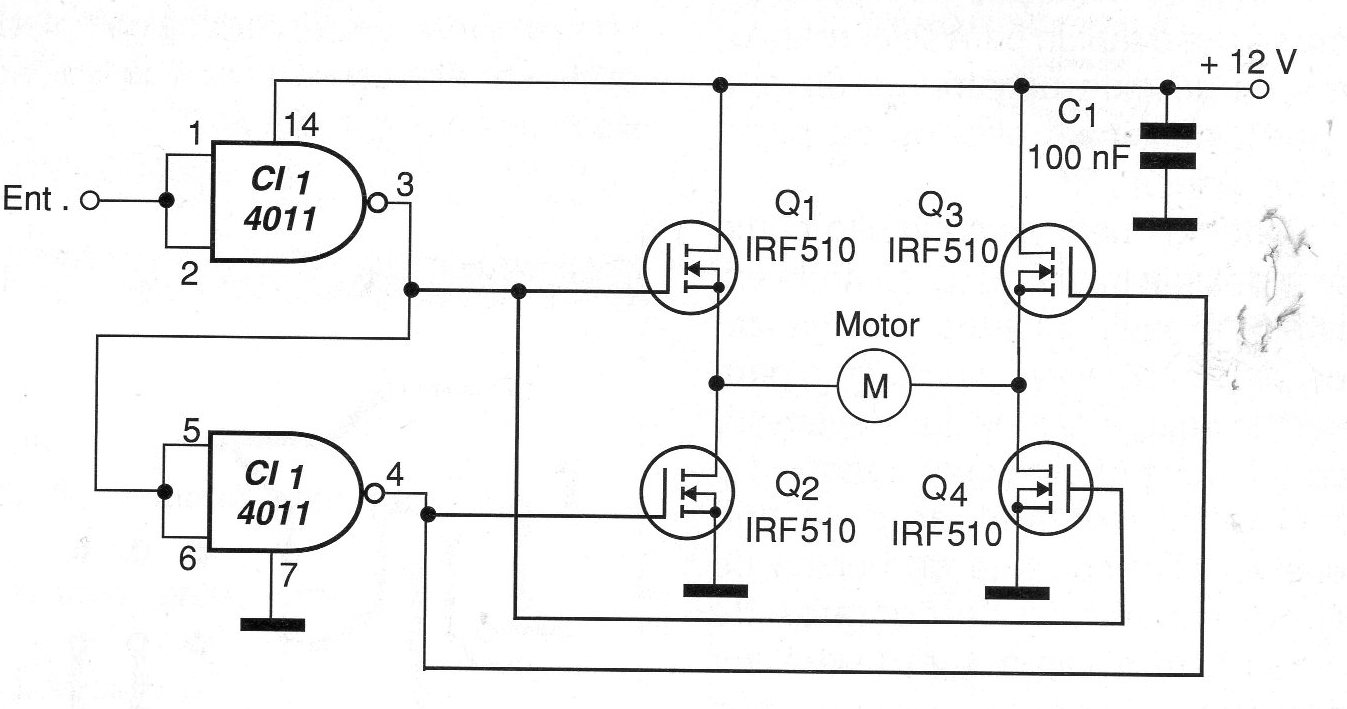

El circuito presentado en la figura 1 posibilita el control de motores de corriente continua de varios ampères a partir de señales lógicas CMOS.
Dos de las puertas de un circuito integrado 4011 se utilizan como inversores. Se conectan de tal forma que, cuando una se encuentra con la salida en el nivel alto la otra, obligatoriamente se encuentra con la salida en el nivel bajo.
De esta forma, los transistores de efecto de campo de potencia que forman el puente H conducen dos a dos estableciendo sentidos diferentes de circulación de la corriente a través del motor. Con el nivel alto en la entrada el motor gira en un sentido y con el nivel bajo en la dirección opuesta.
La corriente máxima del motor controlado depende sólo de los transistores elegidos.
La alimentación se puede hacer con tensiones diferentes de 12 V, según el motor empleado. Con tensiones inferiores a 9 V, la resistencia entre el drenaje y la fuente de los transistores comienza a volverse sensible en las pérdidas para el motor.
Es posible que sea necesario conectar en paralelo con el motor un capacitores de 1 a 10 uF (despolarizado) para evitar inestabilidades causadas por la conmutación de sus escobillas.

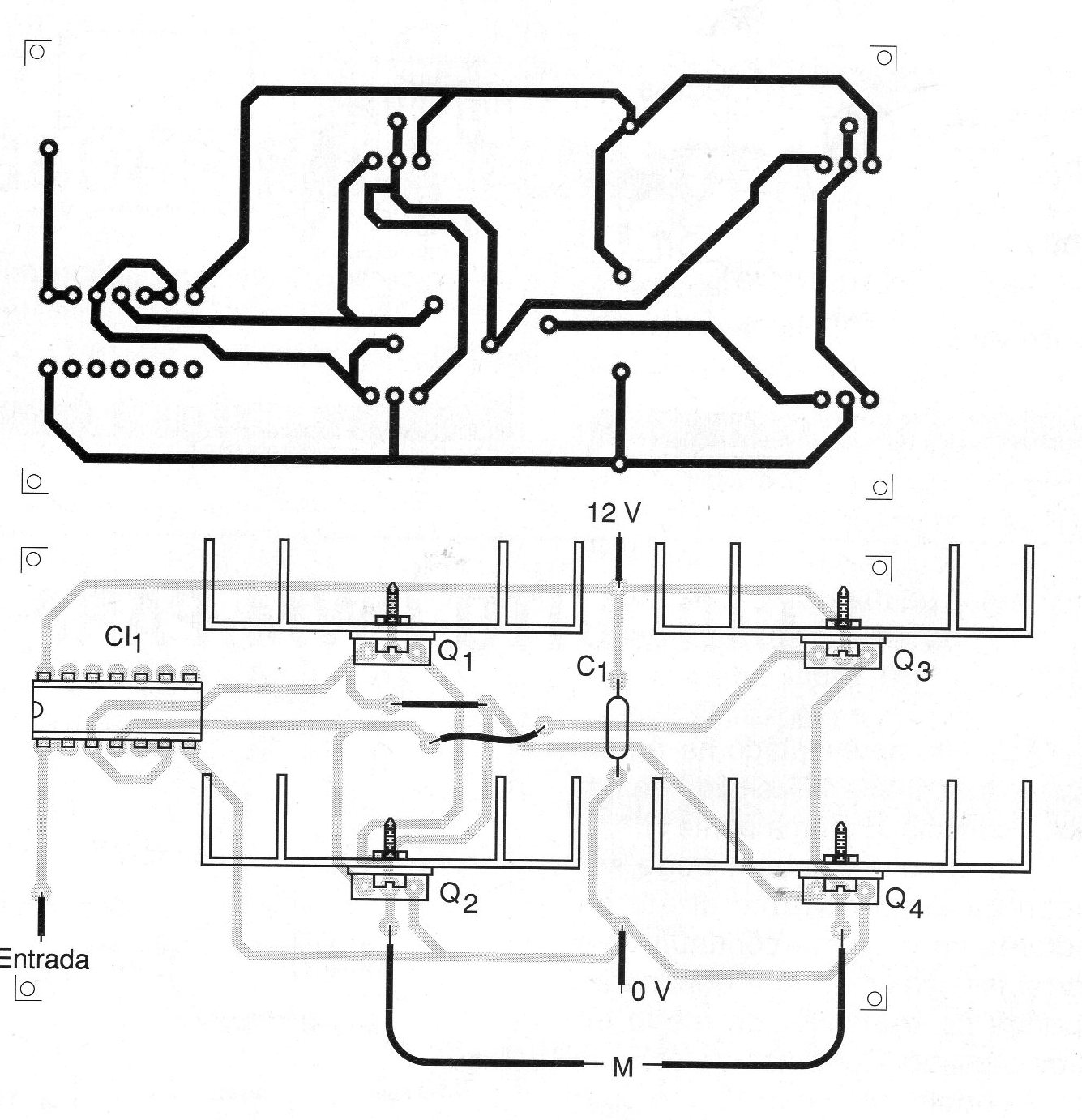

En la figura 2 tenemos una sugerencia de placa de circuito impreso para este montaje.
Observe que, dependiendo de la intensidad de la corriente requerida por el motor, los transistores deben estar dotados de radiadores de calor apropiados.
LISTA DE MATERIALES
CI-1 - 4011 - circuito integrado CMOS
Q1 a Q4 - IRF510 o cualquier MOSFET de potencia de canal N
C1 - 100 nF - capacitores de cerámica
M - motor
Varios:
Placa de circuito impreso, radiadores de calor para los transistores, hilos, soldadura, etc.
