Esta solución de baja potencia, hace uso de circuitos integrados de Sanyo que también se encuentran en equipos comerciales, por lo que son fáciles de obtener en el mercado de componentes de reposición.
Radios, grabadores y otros equipos de sonido de pequeña y mediana potencia hacen uso de estos CI.
El LA4120 proporciona una potencia de 1 W en una configuración simple monofónica en carga de 4 ohmios con 6 V. El LA4125 proporciona 2,4 W en carga de 4 ohmios con 9 V y el LA125T llega a los 4,2 W en carga de 4 ohmios con 12 V.

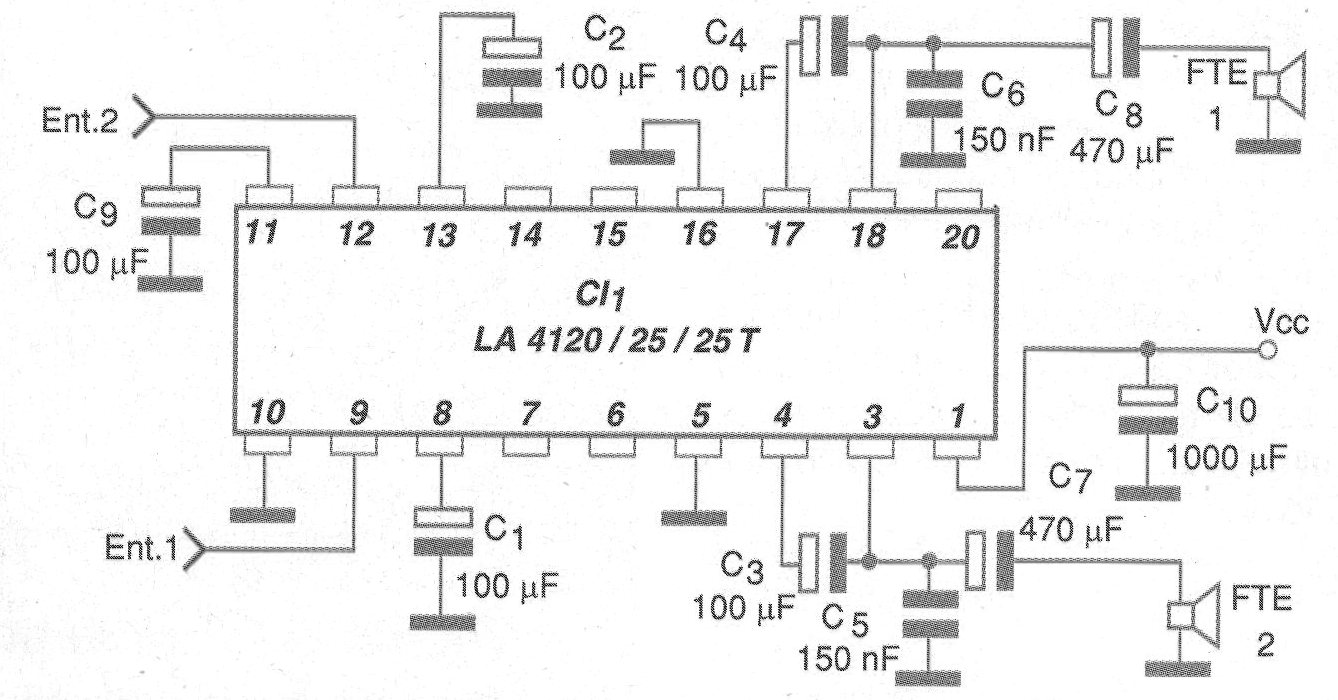

En la figura 1 tenemos el diagrama completo del amplificador, observándose que tenemos dos canales de amplificación.

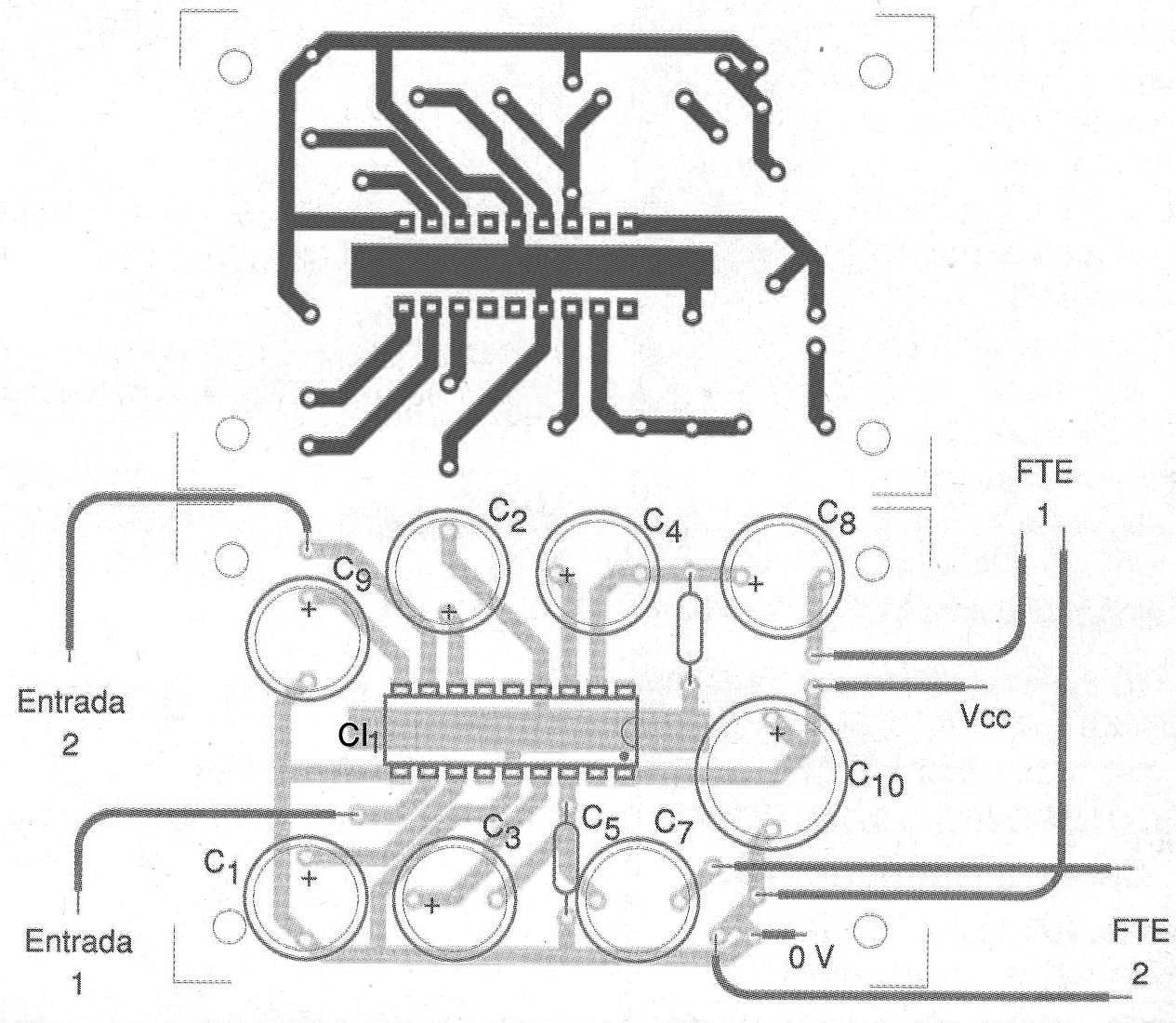

En la figura 2 tenemos la placa de circuito impreso para el montaje, observándose la gran área cubierta que se deja de propósito para funcionar como disipador de calor y como tierra blindada el circuito.
Las corrientes quiescentes típicas varían de 35 a 45 mA y la ganancia de tensión típica está alrededor de 50. La resistencia de entrada típica es de 30 k ohmios.
LISTA DE MATERIAL
Semiconductores:
CI-1 - LA4120, 4125 o 25T - circuito integrado
Capacitores:
C1, C2, C3, C4, C9 x 10 V - electrolíticos
C5, C6 - 150 nF - película de poliéster
C7, C8 - 470 uF x 16 V - electrolíticos
C10 - 1 000 uF x 16 V - electrolítico
Varios:
Placa de circuito impreso, hilos, soldadura, etc.
