Este control utiliza dos transistores y puede controlar motores de corriente continua de 3 a 15 V con corriente máxima del orden de 3 A. El control es del tipo lineal y el transistor de potencia debe montarse en un buen radiador de calor.

El circuito consiste, en realidad, en un reóstato electrónico que también se puede utilizar con otros fines, como por ejemplo el control de brillo de las lámparas incandescentes. El circuito completo del control de velocidad se muestra en la figura 1.

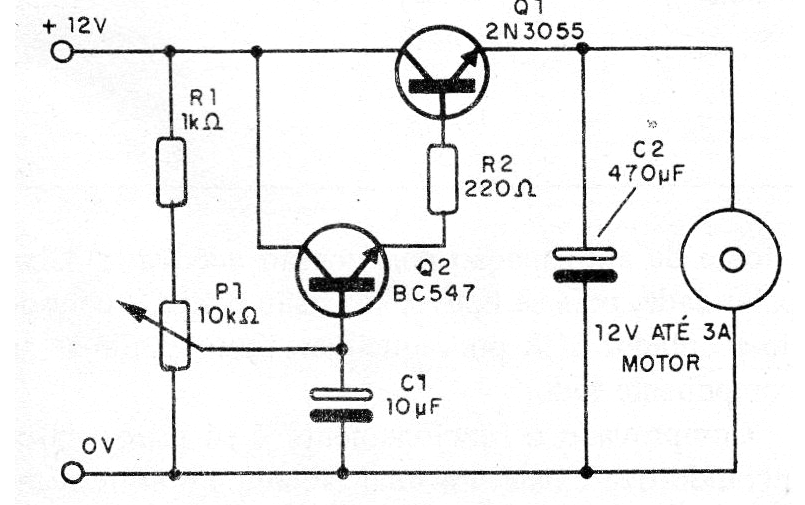

Figura 1 - Circuito completo del control de velocidad
Figura 1 - Circuito completo del control de velocidad | Clique na imagem para ampliar |





El montaje se puede realizar tanto en una placa de circuito impreso como puente de terminales. Una sugerencia para el montaje en puente se muestra en la figura 2.

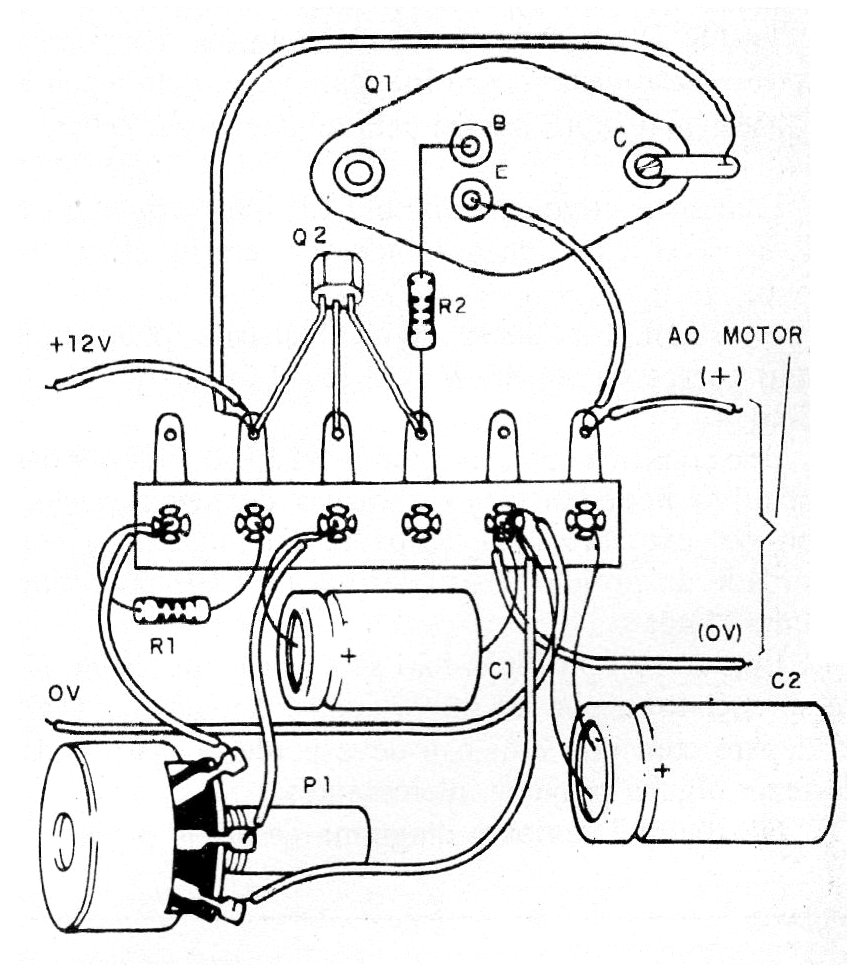

Figura 2 - Montaje mediante un puente de terminales
Figura 2 - Montaje mediante un puente de terminales | Clique na imagem para ampliar |





El circuito se puede conectar a una fuente no regulada de tensión de acuerdo con el motor y corriente de 3 A como máximo.





Lista de material



Q1 - 2N3055 - transistores NPN de potencia

Q2 - BC547 o equivalente - transistores NPN de uso general

R1 - 1 k ohms x 1/8 W - resistor - marrón, negro, rojo

R2 - 220 ohms x 1/8 W - resistor - rojo, rojo, marrón

P1 - 10 k ohms - potenciómetro

C1 - 10 uF x 16 V o más - capacitor electrolítico

C2- 470 uF x 16 V o más - capacitor electrolítico

M - Motor de 3 a 12 V hasta 3 A

Varios: puente de terminales, radiador de calor para Q1, hilos, soldadura, etc.
